Обзор и тестирование видеокарт ASUS HD7770-DC-1GD5 TOP и HD7750-1GD5
Мы продолжаем знакомство с новыми видеокартами AMD на базе графического процессора Cape Verde. На страницах нашего сайта уже были рассмотрены MSI R7770-2PMD1GD5/OC, PowerColor HD7770 GHz Edition и Gigabyte GV-R777OC-1GD вместе с младшим HIS HD 7750 iCooler. Героями данного обзора станут нестандартные модели Radeon HD 7770 и HD 7750 в исполнении ASUS.
ASUS HD7770-DC-1GD5 TOP
Начнем мы со старшего видеоадаптера. Поставляется он в коробке среднего размера с традиционным оформлением. При первом взгляде на упаковку сразу ясно, что данный ускоритель оснащен системой охлаждения DirectCU. Наклейка TOP намекает, что это старшая модель с повышенными частотами.
Комплект поставки следующий:
- переходник DVI/D-Sub;
- мостик CrossFire;
- диск с программным обеспечением;
- инструкция.

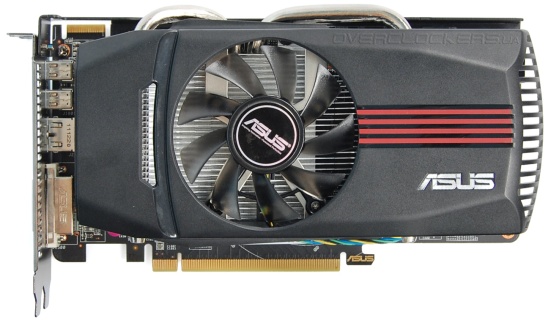

Во внешнем виде видеокарты нет ничего необычного. Она очень напоминает ASUS EAH6850 DC/2DIS/1GD5, ENGTX460 DirectCU TOP/2DI/768MD5, ENGTS 450 DirectCU TOP/DI/1GD5 да и множество других продуктов DC-серии.

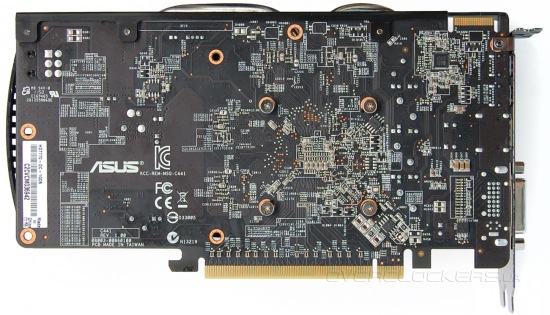

С Обратной стороны платы имеется наклейка с названием модели HD7770-DC-1GD5. Приставка TOP нигде не указывается. Эта модель отсутствует и в списке продуктов на сайте производителя, но появится там немного позже. На прилавках магазинов эту новинку тоже стоит ожидать лишь некоторое время спустя. А то, что наш семпл значится как HD7770-DC-1GD5, указывает на полную идентичность этой видеокарты и TOP-версии. Разница у них только в рабочих частотах.

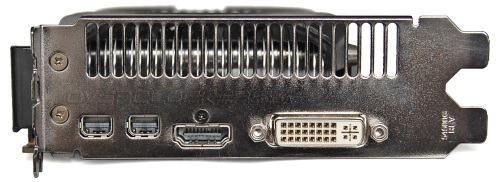

На задней панели расположено четыре разъема: два mini-DisplayPort, один HDMI и DVI.

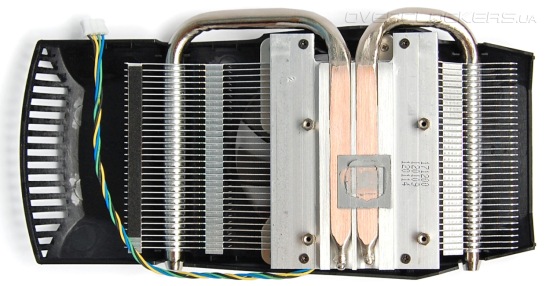

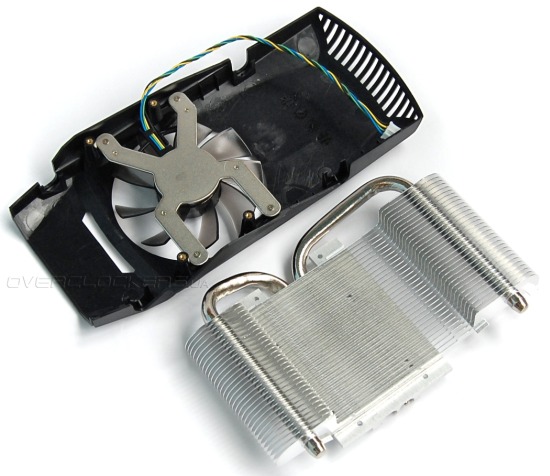

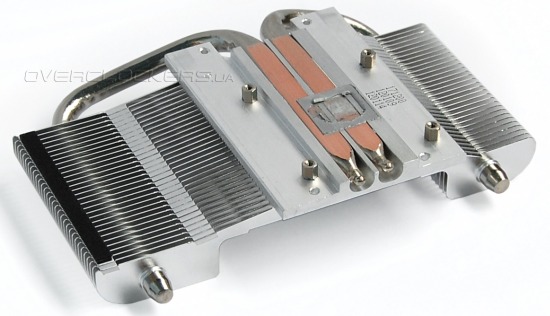

В конструкции кулера используется две толстые тепловые трубки диаметром 8 мм. Как видно по отпечатку термопасты, одна трубка проходит через середину графического чипа, а вторая лишь частично контактирует с кристаллом.
Ряд алюминиевых пластин нанизан на тепловые трубки и напаян на большое основание.

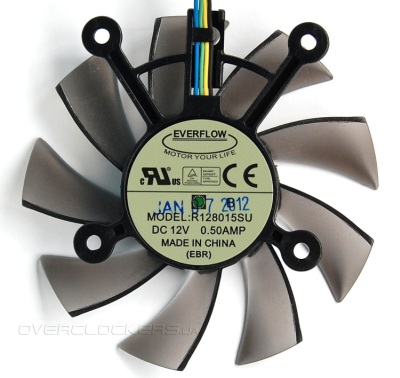

Обдувается радиатор вентилятором Everflow R128015SU диаметром 80 мм (реальный размер лопастей 75 мм).

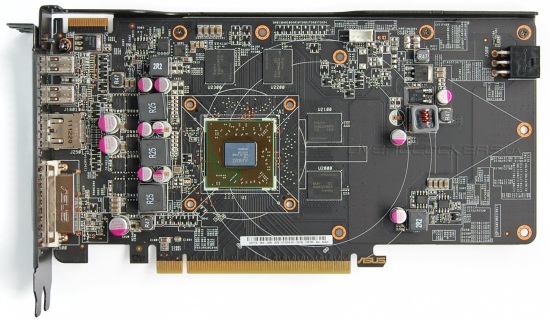

Дизайн PCB референсный. Оригинальности придает только черный цвет, характерный для многих продуктов ASUS.

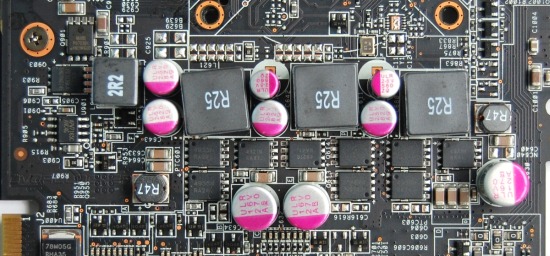

Графический процессор запитан от трехфазного стабилизатора под управлением ШИМ-контроллера L6788A от STMicroelectronics.

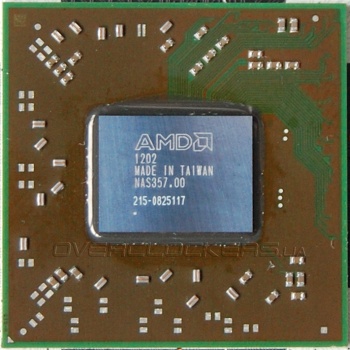

Графический процессор Cape Verde традиционно не имеет защитной рамки. Поэтому при демонтаже системы охлаждения нужно быть аккуратным.

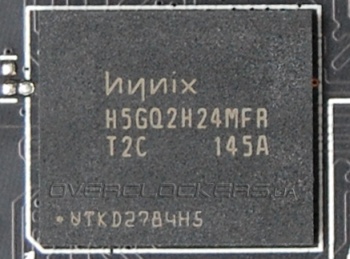

Объем памяти стандартный — один гигабайт. Набран четырьмя микросхемами Hynix H5GQ2H24MFR-T2C.
Спецификации Radeon HD 7770 предусматривают частоту 1 ГГц для графического процессора и 4,5 ГГц для памяти. ASUS TOP работает на частотах 1120/4600 МГц. По частоте ядра видеокарта рекордсмен, но разгон памяти скромный. Интересно, сможет ли ASUS составить достойную конкуренцию Gigabyte GV-R777OC-1GD, который функционирует на частотах 1100/5000 МГц? Это мы выясним в нашем тестировании.

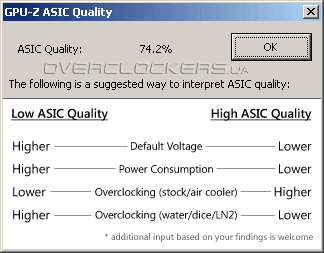

Программа GPU-Z оценила ASIC Quality в 74,2%.

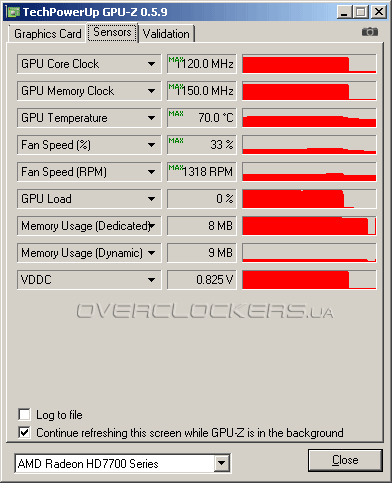

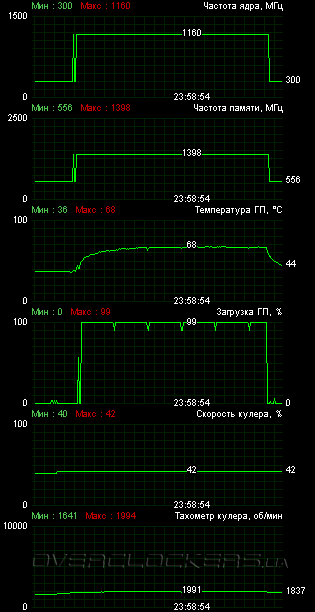

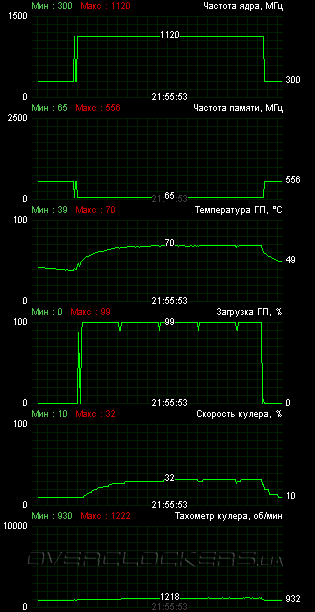

12-минутный тест демо Ambush из Crysis Warhead Benchmarking Tool на максимальных настройках в Full HD смог разогреть карту лишь до 70 °C (при 24 °C в помещении). При этом видеокарту вообще не было слышно. Вентилятор раскручивался лишь до 32% от своего максимума (1220 об/мин). Рефересный PowerColor в аналогичных условиях демонстрировал температуру ниже, но и шумел при этом прилично.
Графический процессор Cape Verde запитан от напряжения 1,2 В. Во время тестов с видеокартой возникли небольшие проблемы. Crysis 2, который очень сильно нагружает все видеоадаптеры, приводил к сбою видеодрайвера. Вылечилось это минимальным поднятием напряжения в утилите MSI Afterburner. Неприятный момент. Но одному из первых экземпляров ASUS HD 7770 TOP такое упущение можно простить. Это тестовый образец, а не видеокарта для розницы. Заводской разгон большой и производитель немного прогадал с прошитым в BIOS напряжением. До реального дебюта на прилавках магазинов все успеют довести до ума.
Даже при повышенном до 1,21 В напряжении видеокарта оставалась тихой. Температура ядра по-прежнему держалась в пределах 70 °C, а скорость вентилятора поднялась лишь до 1300 об/мин.

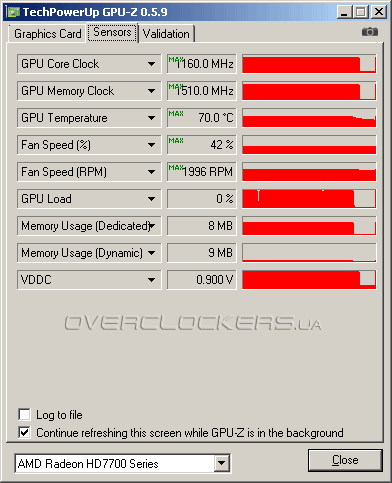

Разгон у видеокарты оказался хороший, хотя побить рекорд MSI R7770-2PMD1GD5/OC, равный 1190 МГц не удалось. При ограничении напряжения в 1,25 В карта смогла стабильно функционировать лишь на 1160 МГц. Это выше результатов PowerColor HD7770 GHz Edition и Gigabyte GV-R777OC-1GD. Но самое главное, что такой разгон не потребовал очень высоких оборотов. Конечно, нормально работать при 1200—1300 об/мин разогнанная видеокарта ASUS уже не могла. Увеличилась нагрузка на систему питания, что требовало лучшего охлаждения соответствующих компонентов на плате. Мы не тратили время на длительный подбор оптимального режима, просто зафиксировали скорость вращения на 2000 об/мин и этого было вполне достаточно для стабильной работы. Шум при этом был уже весьма заметным, но все равно ниже гула референсного видеоадаптера в номинале. Что касается разгона памяти, то ASUS одолел частоту в 6040 МГц, что тоже лучше разгона упоминавшихся уже PowerColor и Gigabyte. На частотах 1160/5060 МГц при напряжении 1,25 В наш 12-минутный тест Crysis Warhead смог прогреть карту лишь до 68 °C.
Пиковая температура при разгоне во время нашего тестирования не превысила 70 °C.
ASUS HD7750-1GD5
Перейдем к младшей видеокарте. В активе ASUS только две модели. Кроме HD7750-1GD5 есть еще брат-близнец HD7750-1GD5-V2.
Комплект поставки скромный:
- переходник DVI/D-Sub;
- диск с программным обеспечением;
- инструкция.

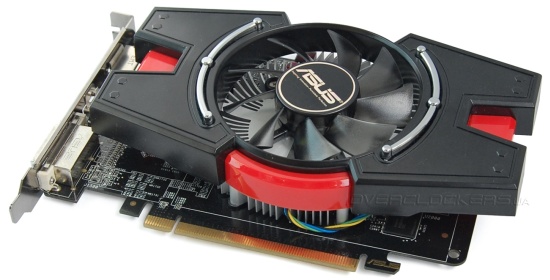

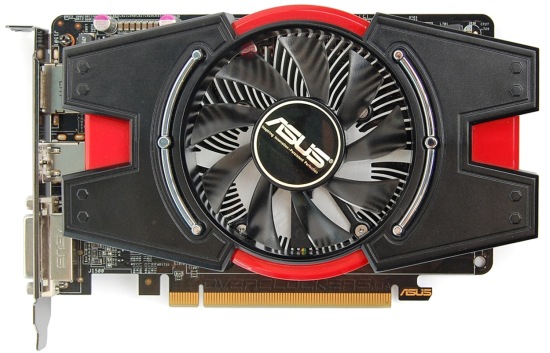

Видеокарта компактная, но оснащена двухслотовым кулером. Пластиковый кожух системы охлаждения имеет красные вставки и черные «отростки». Выглядит хоть и простенько, но на фоне референсного Radeon HD 7750 все равно смотрится солидно.
На задней панели три разъема: DisplayPort, HDMI, HDMI.

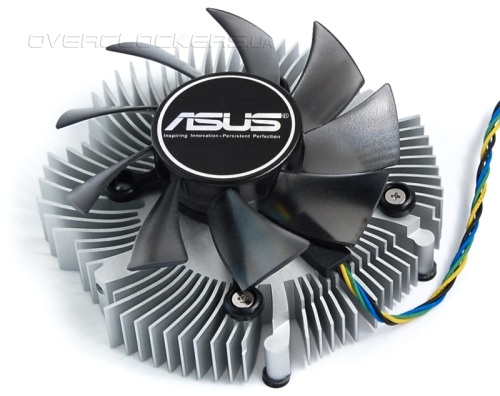

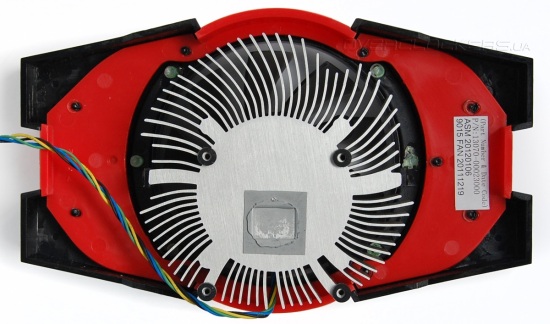

Круглый радиатор с множеством расходящихся лепестков напоминает системы охлаждения процессоров Intel. Сердцевина очень массивная.

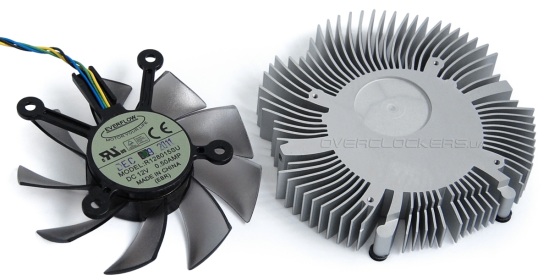

Обдувается конструкция вентилятором Eveflow R128015SU диаметром 80 мм. Такой же вентилятор установлен на ASUS HD7770-DC-1GD5.

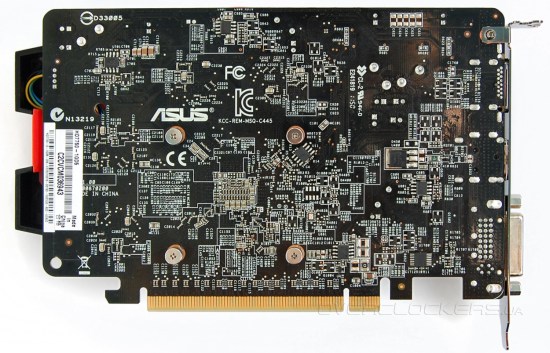

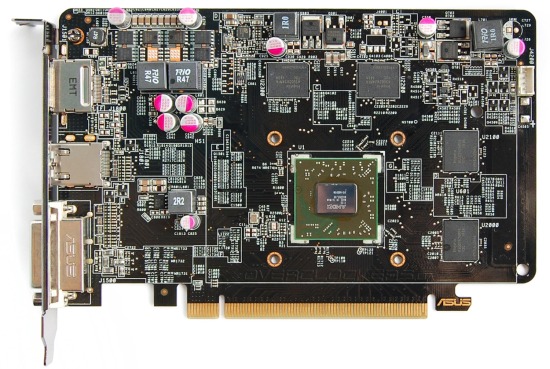

Дизайн платы стандартный. Графический процессор запитан от двухфазного преобразователя.
Традиционная фотография чипа Cape Verde:
Один гигабайт видеопамяти набран четырьмя микросхемами Hynix H5GQ2H24MFR-T2C.
Вместо стандартных частот 800/4500 МГц видеокарта ASUS работает на 820/4600 МГц.
ASI Quality графического процессора составляет 69,4%.
Видеокарта холодная и тихая. Crysis: Warhead прогрел GPU лишь до 59%. Вентилятор при этом раскручивался до 1350 об/мин, что даже немного выше, чем у ASUS HD7770-DC-1GD5 TOP.
Что касается разгона Radeon HD 7750, то об этом мы уже написали небольшой опус. Пока что разгон Radeon HD 7750 весьма условный. Он дает мизерный прирост, не соответствующий приросту по частотам, плюс проблемы со стабильностью. Хотя при определенных частотах видеокарты работают более-менее стабильно, но некоторые приложения приводят к сбросу видеодрайвера даже при крошечном повышении частот на 20—30 МГц. Так что с нынешними драйверами говорить о разгоне этих видеокарт пока не приходится. Остается лишь теоретизировать о примерном разгоне, на который можно рассчитывать в будущем (мы надеемся, что новое программное обеспечение нормализует ситуацию). Для данной модели это частоты уровня 910/5360 МГц.
Характеристики видеокарт AMD
Рассмотренные видеокарты мы сравним с участниками недавнего большого тестирования Radeon HD 7750 и Radeon HD 7770. Radeon HD 6790 — это MSI R6790-PM2D1GD5/OC с заводским разгоном, но для тестов частоты понижались до рекомендованных. MSI R6850 Cyclone 1GD5 Power Edition/OC на пониженных частотах выступает в роли стандартной версии HD 6850. MSI R5770 Hawk на откорректированных частотах защищает честь Radeon HD 5770. Отметим, что по разгону это не самый удачный экземпляр. В качестве основных соперников для ASUS TOP выступят PowerColor HD7770 GHz Edition и Gigabyte GV-R777OC-1GD.
| Видеоадаптер | Radeon HD 6850 | ASUS HD7770-DC-1GD5 TOP | Gigabyte GV-R777OC -1GD | PowerColor HD7770 GHz Edition | Radeon HD 6790 | Radeon HD 5770 | ASUS HD7750 -1GD5 | Radeon HD 7750 |
| Ядро | Barts Pro | Cape Verde | Cape Verde | Cape Verde | Barts LE | Juniper | Cape Verde | Cape Verde |
| Количество транзисторов, млн. шт | 1700 | 1500 | 1500 | 1500 | 1700 | 1040 | 1500 | 1500 |
| Техпроцесс, нм | 40 | 28 | 28 | 28 | 40 | 40 | 28 | 28 |
| Площадь ядра, кв. мм | 255 | 123 | 123 | 123 | 255 | 170 | 123 | 123 |
| Количество потоковых процессоров | 960 | 640 | 640 | 640 | 800 | 800 | 512 | 512 |
| Количество текстурных блоков | 48 | 40 | 40 | 40 | 40 | 40 | 32 | 32 |
| Количество блоков рендеринга | 32 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Частота ядра, МГц | 775 | 1120 | 1100 | 1000 | 840 | 850 | 820 | 800 |
| Шина памяти, бит | 256 | 128 | 128 | 128 | 256 | 128 | 128 | 128 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 4000 | 4600 | 5000 | 4500 | 4200 | 4800 | 4600 | 4500 |
| Объём памяти, МБ | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 |
| Поддерживаемая версия DirectX | 11 | 11.1 | 11.1 | 11.1 | 11 | 11 | 11.1 | 11.1 |
| Интерфейс | PCI-E 2.1 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 3.0 | PCI-E 3.0 |
| Заявленная максимальная потребляемая мощность, Вт | 127 | н/д | н/д | 80 | 150 | 108 | 55 | 55 |
Характеристики видеокарт NVIDIA
Продукция NVIDIA представлена Sparkle Calibre X460G, MSI N460GTX Cyclone 768D5/OC, Palit GeForce GTX 550 Ti Sonic и KFA2 GeForce GTS 450 GDDR5. Частоты изначально разогнанных видеоадаптеров устанавливались в стандартные значения.
| Видеоадаптер | GeForce GTX 460 1024MB | GeForce GTX 460 768MB | GeForce GTX 550 Ti | GeForce GTS 450 |
| Ядро | GF104 | GF104 | GF116 | GF116 |
| Количество транзисторов, млн. шт | 1950 | 1950 | 1170 | 1170 |
| Техпроцесс, нм | 40 | 40 | 40 | 40 |
| Площадь ядра, кв. мм | 332 | 332 | 228 | 228 |
| Количество потоковых процессоров | 336 | 336 | 192 | 192 |
| Количество текстурных блоков | 56 | 56 | 32 | 32 |
| Количество блоков рендеринга | 32 | 24 | 24 | 16 |
| Частота ядра, МГц | 675 | 675 | 900 | 783 |
| Частота шейдерного домена, МГц | 1350 | 1350 | 1800 | 1566 |
| Шина памяти, бит | 256 | 192 | 192 | 128 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 3600 | 3600 | 4104 | 3608 |
| Объём памяти, МБ | 1024 | 768 | 1024 | 1024 |
| Поддерживаемая версия DirectX | 11 | 11 | 11 | 11 |
| Интерфейс | PCI-E 2.0 | PCI-E 2.0 | PCI-E 2.0 | PCI-E 2.0 |
| Заявленная максимальная потребляемая мощность, Вт | 160 | 150 | 116 | 106 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Core i7-975 EE (3,2@4,15 ГГц, BCLK 173 МГц);
- кулер: Thermalright Venomous X;
- материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
- память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1730 МГц, 8-8-8-24-1T);
- жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- операционная система: Windows 7 Ultimate x64;
- драйвер Radeon: ATI Catalyst 12.2 Pre-Certified (8.950.0.0);
- драйвер GeForce: NVIDIA GeForce 295.73.
В операционной системе были отключены User Account Control, Superfetch, Windows Defender и визуальные эффекты интерфейса. Настройки драйверов стандартные, без изменений. Игры распложены в алфавитном порядке. В конце, как итог, идут результаты 3DMark 11. Методика тестирования описана здесь. Radeon HD 7750 протестированы только в номинале из-за описанных выше проблем с разгоном. Но для наглядности все же приведены полученные результаты (какими бы низкими они не были) в двух приложениях — Crysis: Warhead и 3DMark 11.
Результаты тестирования

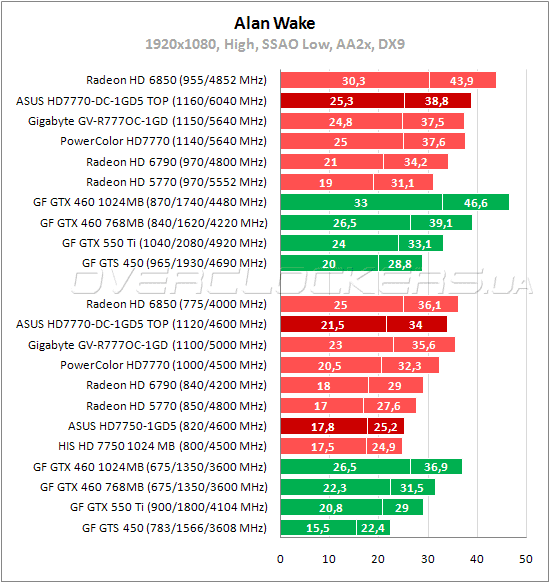

Alan Wake
В этой игре младшая карта ASUS демонстрирует минимальное преимущество над стандартной версией Radeon HD 7750 от HIS. Обе они обгоняют только GeForce GTS 450. ASUS HD 7770 TOP производительнее обычного Radeon HD 7770 лишь на 5%. Gigabyte с большей частотой памяти быстрее, но при разгоне ASUS обгоняет ее и PowerColor.

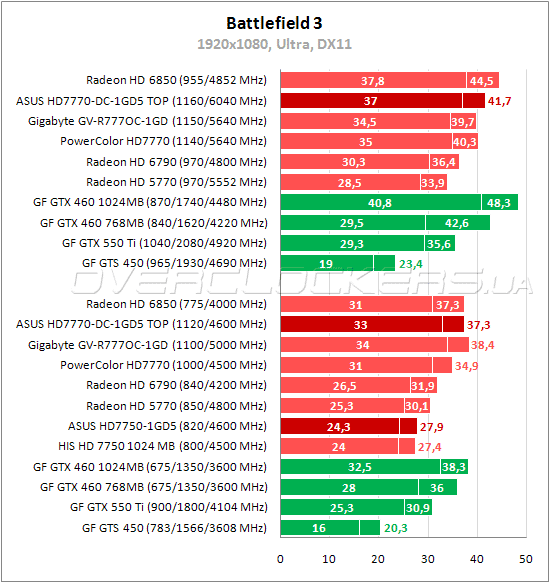

Battlefield 3
В популярной игре Battlefield 3 простой Radeon HD 7770 совсем немного уступает Radeon HD 6850, разогнанные версии от ASUS и Gigabyte оказывается уже быстрее. Лидерство снова остается за Gigabyte GV-R777OC-1GD, но его преимущество над ASUS HD7770-DC-1GD5 TOP скромное — всего лишь 3%. Зато при разгоне ASUS TOP уверенно обгоняет товарищей. У младшего ASUS опять мизерное преимущество над референсным Radeon HD 7750. Обе карты со значительным отрывом обгоняют GeForce GTS 450, но немного слабее Radeon HD 5770 и GeForce GTX 550 Ti.

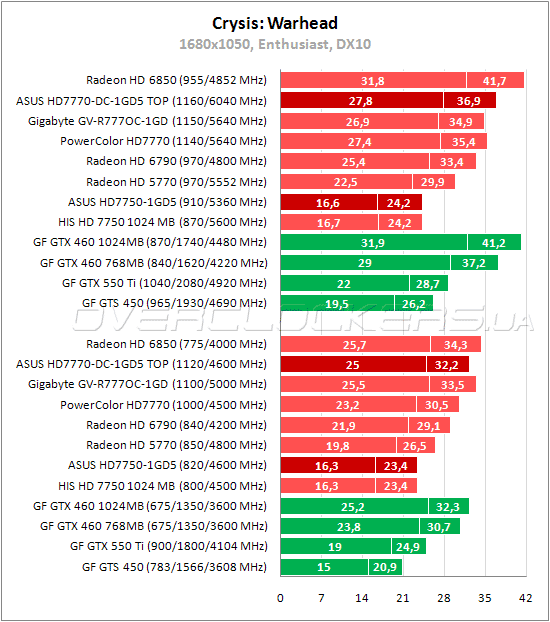

Crysis: Warhead
Дополнение к Crysis под названием Warhead до сих пор является одной из самых красивых игр. И даже в разрешении 1680×1050 старшие Radeon лишь немного преодолевают рубеж в 30 fps. ASUS TOP демонстрирует производительность на 7/5% (минимальный/средний fps) лучше чем у референсного HD 7770. Преимущество Gigabyte достигает 4% по среднему показателю, но при разгоне ASUS снова впереди всех. Результаты младших Radeon HD 7750 абсолютно идентичны. В этой игре они протестированы и при разгоне. И эти результаты тоже не отличаются, что лишний раз подтверждает неадекватное поведение данных видеокарт при повышении рабочих частот.

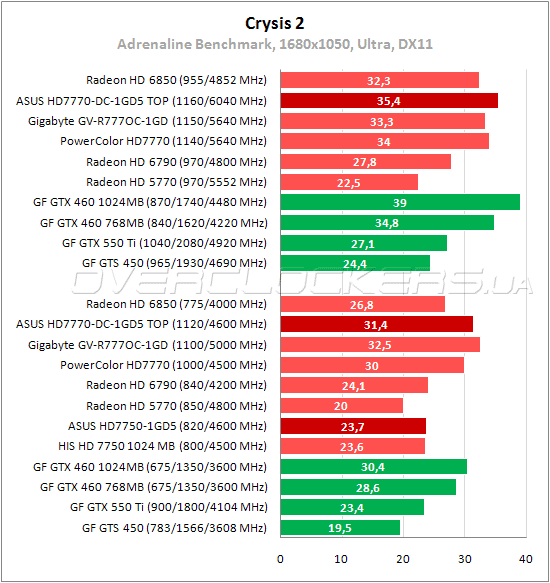

Crysis 2
Очень низкие результаты в Crysis 2 при Ultra-качестве у старых Radeon. Новая GCN-архитектура лучше реализует себя в DirectX 11 со сложной тесселяцией. Поэтому даже простой Radeon HD 7770 обгоняет Radeon HD 6850 на 12%, преимущество ASUS TOP над старичком достигает 17%. Разгон помогает поднять производительность почти на 13% при разгоне ядра лишь на 3,6%. Как видим, низкая частота памяти ограничивает потенциал ASUS TOP даже в номинале. Младший Radeon HD 7750 обгоняет Radeon HD 5770, GeForce GTS 450 и всего лишь пару процентов не дотягивает до Radeon HD 6790.

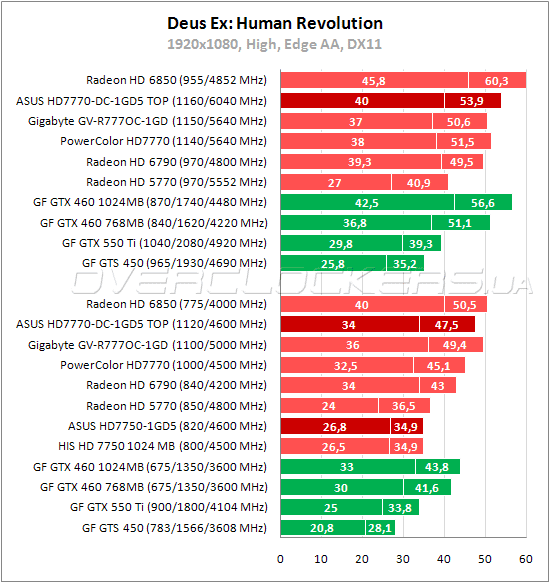

Deus Ex: Human Revolution
Ничего нового в расстановке сил между разными Radeon HD 7770 в Deus Ex мы не видим: в номинале ASUS немножко слабее Gigabyte, но берет свое при разгоне. Эта парочка быстрее GeForce GTX 460. Младший ASUS опять демонстрирует результат идентичный HIS с более низкими частотами. Оба они быстрее GeForce GTS 450, GeForce GTX 550 Ti. Radeon HD 5770 обходит новичков только по среднему fps.

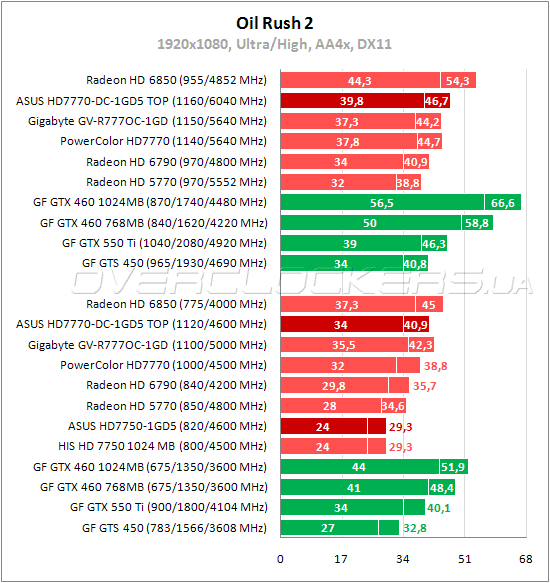

Oil Rush
Игра предпочитает видеокарты NVIDIA. Даже разогнанные версии Radeon HD 7770 слабее младшего GeForce GTX 460 с урезанной шиной памяти. Преимущество ASUS TOP над референсом снова около пяти процентов. Результаты обоих Radeon HD 7750 идентичны, в этот раз они аутсайдеры, потому как уступают GeForce GTS 450.

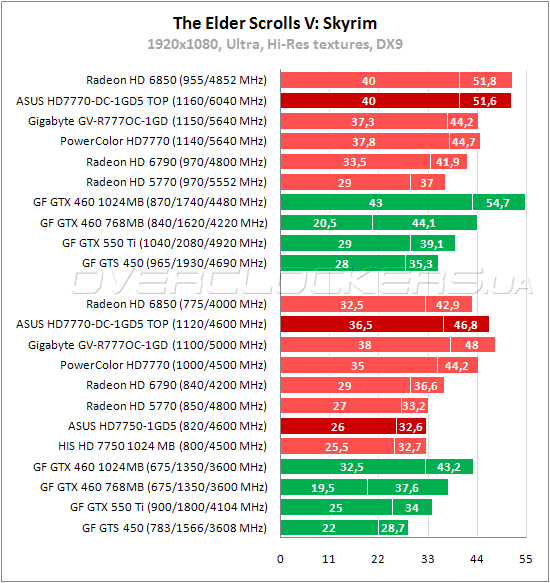

The Elder Scrolls V: Skyrim
В Skyrim мы видим еще одну победу новых Radeon HD 7770. ASUS TOP быстрее обычной карты PowerColor в среднем на 5%, преимущество над Radeon HD 6850 достигает 9% по среднему fps и 12% по минимальному. Gigabyte в этом тесте лидирует, но сдает позиции при разгоне, пропуская вперед ASUS.

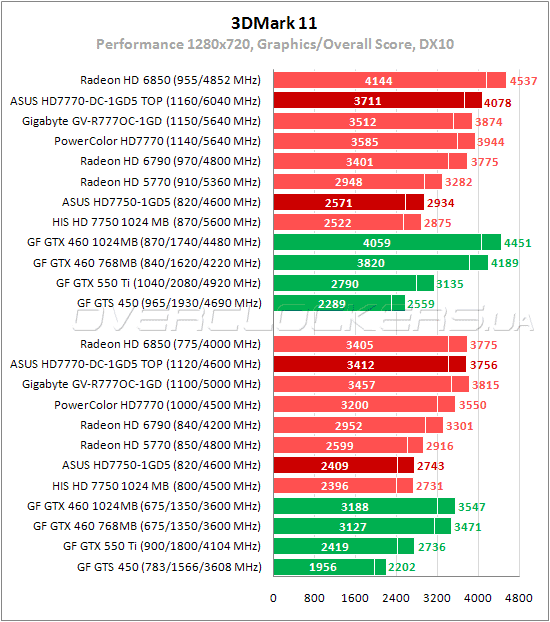

3DMark 11
В этом тесте Radeon HD 7770 от ASUS и Gigabyte немного обгоняют Radeon HD 6850. Их преимущество над GeForce GTX 460 достигает 7%. Разогнанный ASUS TOP быстрее разогнанного Gigabyte на 5,7%, а с форсированным PowerColor разница 3,5%. Результаты Radeon HD 7750 почти не отличаются. Разгон дает дополнительные 6,7% к результату ASUS HD7750-1GD5, что на фоне мизерного прироста в Crysis: Warhead неплохо. Хотя для 11-процентного разгона GPU это все равно маловато.
Выводы
Обе рассмотренные нами модели ASUS проявили себя с лучшей стороны. Основными преимуществами ASUS HD7770-DC-1GD5 TOP над референсным Radeon HD 7770 являются тихая система охлаждения и заводской разгон, который обеспечивает преимущество в производительности около пяти процентов. Это не самая быстрая модификация HD 7770. Как показало наше тестирование, Gigabyte GV-R777OC-1GD производительнее благодаря большей частоте памяти. Частотную формулу ASUS TOP нельзя назвать самой удачной. Зато у видеокарты хороший разгонный потенциал, что позволяет легко обойти тот же Gigabyte. Самое главное, что для достижения максимально возможных частот не нужно жертвовать своим слухом. Разогнанная видеокарта отлично работает при умеренных оборотах. В нашем случае видеокарта получилась на 16% быстрее стандартной версии при меньшем уровне шума. Отличный результат. Конечно, рьяных любителей тишины 2000 об/мин тоже не устроят. Но даже в таком случае не составит труда ускорить ASUS за счет одного лишь разгона памяти. Потенциал графического процессора в целом не рекордный. У MSI R7770-2PMD1GD5/OC благодаря большему запасу для повышения напряжения удавалось достичь частоты ядра в 1,2 ГГц. Вот только система охлаждения MSI такая, что приходиться не о разгоне думать, а о борьбе с шумом даже в номинале. Так что из рассмотренных нами Radeon HD 7770 видеокарта ASUS самая удачная: тихая, производительная и с хорошим разгонным потенциалом. Это один из лучших представителей серии.
