Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte GeForce RTX 2070 Super Gaming OC 8G 8 ГБ 256-битной GDDR6
Кратко о главном

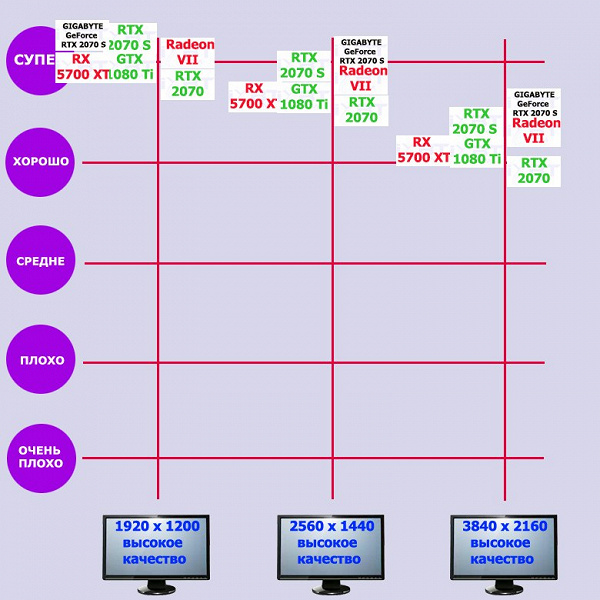

Традиционный взгляд на сводную производительность карты и ее соперников, субъективно оцененные нами по шкале из пяти градаций.
Наши многочисленные исследования показали, что Nvidia GeForce RTX 2070 тянет большинство игр при максимальных настройках качества в разрешениях до 2.5К включительно. Стоявший ранее на уровень выше GeForce RTX 2080 отлично чувствует себя в 2560×1440, а также может «замахнуться» на 4К при максимальном качестве графики в ряде игр, а «вклинившийся» между ними новый GeForce RTX 2070 Super также отлично подходит для разрешения 2.5К, но чтобы комфортно играть в 4К, во многих особо сложных по графике играх, возможно, придется ухудшить качество — либо вернуться в 2.5К ради сохранения максимального качества графики.
Характеристики карты
Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.).
| Gigabyte GeForce RTX 2070 Super Gaming OC 8G 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 2070 Super (TU104) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1410—1620(Boost)—1850(Max) | 1605—1770(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 40 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 2560 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 40 | |
| Число тензорных блоков | 320 | |
| Размеры, мм | 285×100×50 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 215 | 217 |
| Энергопотребление в режиме 2D, Вт | 30 | 34 |
| Энергопотребление в режиме «сна», Вт | 10 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 31,2 | 31,2 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 26,2 |
| Уровень шума в 2D (в простое), дБА | 18,0 | 26,0 |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) |
| Поддержка многопроцессорной работы | SLI (NV Link) | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 1 | 1 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Средняя цена карты Gigabyte | на момент написания материала — 40 000 руб. | |
Память

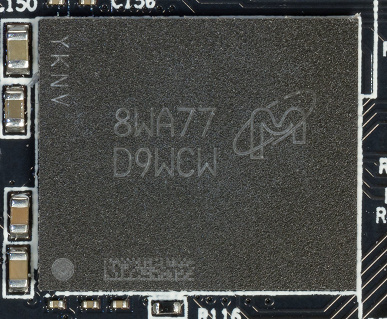

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц.
Особенности карты и сравнение с эталонным дизайном
| Gigabyte GeForce RTX 2070 Super Gaming OC 8G (8 ГБ) | Nvidia GeForce GTX 2070 Super Founders Edition (8 ГБ) |
|---|---|

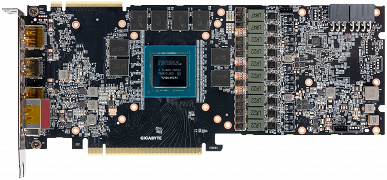

| вид спереди | |
 |  |

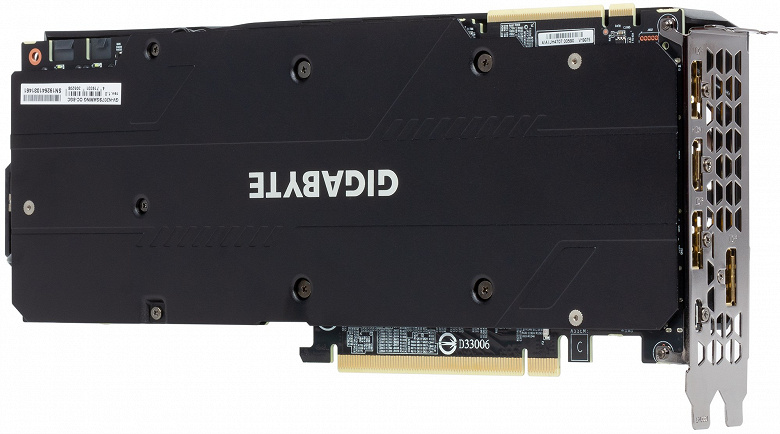

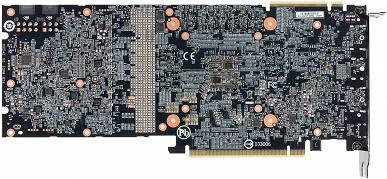

| вид сзади | |
 |  |
В целом дизайн карты Gigabyte и референсной карты очень похожи.
Схема питания построена на базе 8-фазного цифрового преобразователя iMon DrMOS. Эта динамическая система управления питанием способна осуществлять мониторинг тока чаще раза в миллисекунду, что дает жесткий контроль над поступающим на ядро питанием. Это помогает GPU дольше работать на повышенных частотах. Тот же преобразователь реализует 2-фазное питание микросхем памяти.
Штатные частоты работы памяти равны референсным значениям, а вот частота работы ядра выше, но всего на 2,5% — понятно, что обнаружить разницу в реальных приложениях будет непросто.

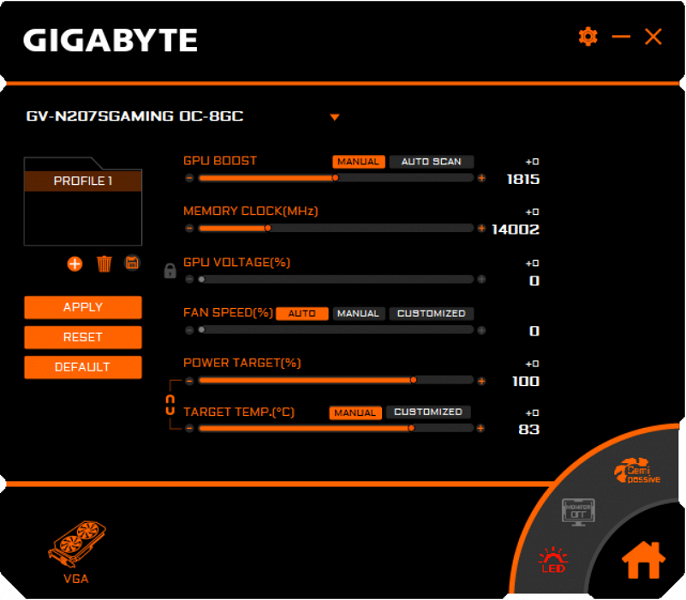

Управление работой карты обеспечивается с помощью фирменной утилиты Aorus Engine, о которой мы многократно писали. Ускоритель Gigabyte GeForce RTX 2070 Super Gaming OC немного разогнан в фабричных условиях, однако не позиционируется для оверклокеров и вряд ли заинтересует фанатов серьезного разгона. Специальных режимов с различающимися частотами нет, только номинальный, поэтому утилита предлагает только одну вкладку для ручного разгона.
Еще раз надо отметить, что видеокарты линейки Gaming OC марки Gigabyte не особо предназначены для разгона — для этой цели выпускаются продукты под маркой Aorus.
Карта привычно оснащается новым разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения.
Нагрев и охлаждение

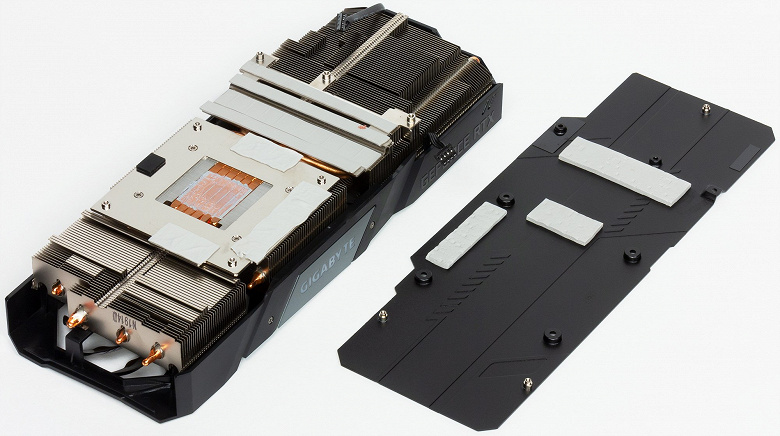

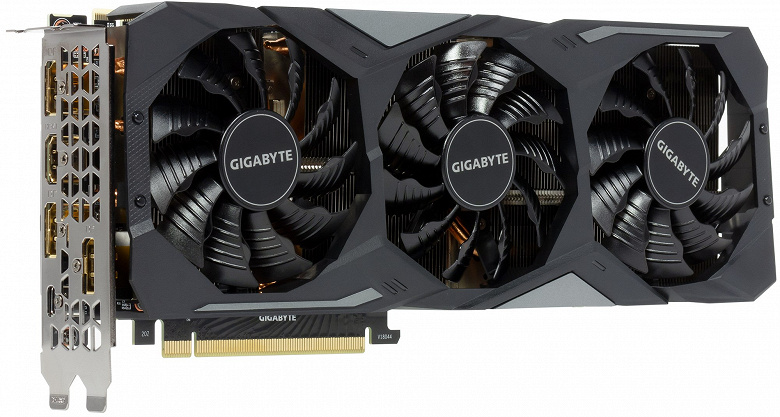

Перед нами традиционный кулер серии Windforce, представляющий собой трехсекционный радиатор с пластинчатыми ребрами, все части которого пронизаны тепловыми трубками, прижимающимися напрямую к микросхеме GPU. На подошве основного радиатора имеется термоинтерфейс для охлаждения микросхем памяти. К силовым элементам конвертера питания прижимается подошва на второй части радиатора. На обороте карты установлена толстая пластина, служащая не только элементом жесткости, но и охладителем PCB.

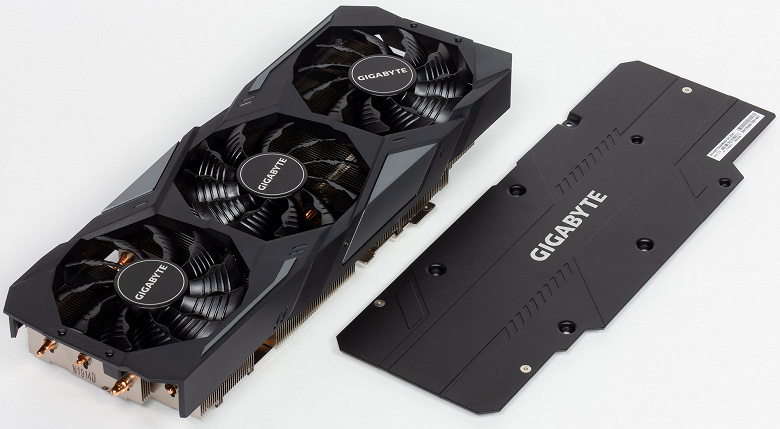

Поверх радиатора установлен кожух с тремя вентиляторами со специальным профилем лопастей, который, по идее, помогает снизить шум. Несмотря на число 2070 в названии карты, используется СО от RTX 2080, с которой карта занимает 3 слота в системном блоке. Это неудивительно: по сути, за основу карты был взят вариант RTX 2080, в который установили урезанный по блокам TU104.
Система вентиляторов имеет запатентованную компанией технологию Alternative Spinning — когда средний вентилятор вращается в противоположном направлении, вроде бы улучшая продувку радиаторов кулера.
Кулер останавливает вентиляторы, если температура GPU опускается ниже 55 градусов. Разумеется, СО при этом становится бесшумной. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются.

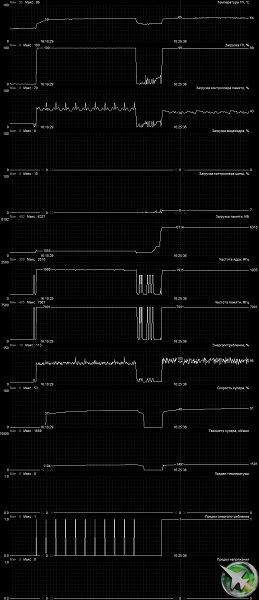

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 65 градусов, что является отличным результатом для видеокарты такого уровня.

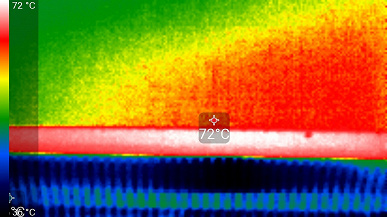

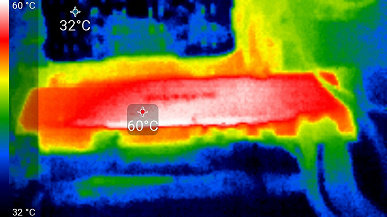

Максимальный нагрев — верхний край оборотной стороны PCB.
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума выполняется по методике, описанной здесь:
- 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
- от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
- от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
- 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.
В режиме простоя в 2D температура составляла 37 °C, вентиляторы не вращались. Шум был равен 18,0 дБА.
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D температура достигала 65 °C. Вентиляторы при этом раскручивались до 1590 оборотов в минуту, шум вырастал до 31,2 дБА, так что данную СО можно считать относительно тихой.
Подсветка

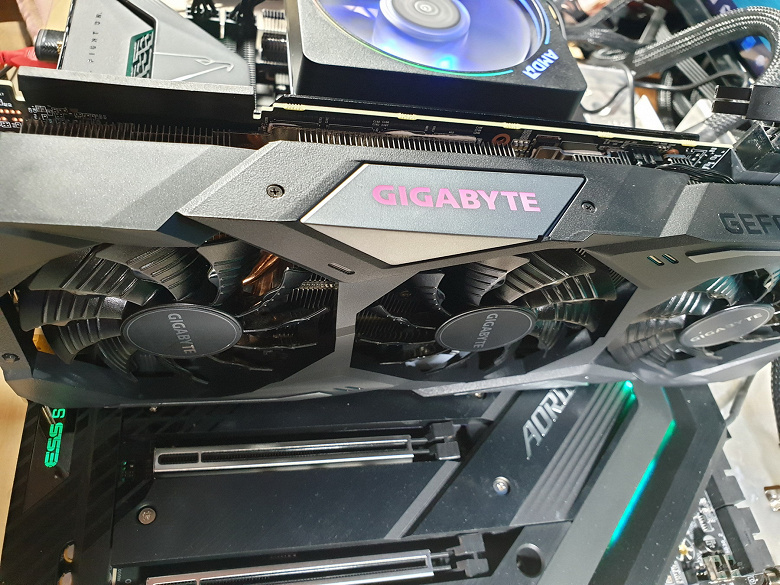

Фирменная утилита RGB Fusion управляет подсветкой, которая у этой карты очень скудная: подсвечивается только логотип компании на торце.
Да и выбор режимов очень небольшой. На видео в начале статьи прекрасно видно, что карта смотрится скромно на фоне красивой подсветки матплаты с кулером процессора 🙂
Комплект поставки и упаковка
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Перед нами базовый комплект.
Результаты тестирования
- Компьютер на базе процессора Intel Core i9-9900K (Socket LGA1151v2):
- процессор Intel Core i9-9900K (разгон 5,0 ГГц по всем ядрам);
- СО Corsair H115i RGB Platinum 280 ;
- системная плата Gigabyte Z390 Aorus Xtreme на чипсете Intel Z390;
- оперативная память 16 ГБ (2×8 ГБ) DDR4 Gigabyte UDIMM 3200 МГц (AR32C16S8K2SU416R);
- SSD Intel 760p NVMe 1 ТБ PCI-E;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA3;
- блок питания Corsair AX1600i (1600 Вт);
- корпус Thermaltake Versa J24;
- операционная система Windows 10 Pro 64-битная; DirectX 12 (v.1903);
- телевизор LG 43UK6750 (43″ 4K HDR);
- драйверы AMD версии 19.7.1;
- драйверы Nvidia версии 431.36/431.56;
- VSync отключен.
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.
- Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)
- Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)
- Devil May Cry 5 (Capcom/Capcom)
- Battlefield V (EA Digital Illusions CE/Electronic Arts)
- Far Cry 5 (Ubisoft/Ubisoft)
- Shadow of the Tomb Raider (Eidos Montreal/Square Enix) — HDR включен
- Metro Exodus (4A Games/Deep Silver/Epic Games)
- Strange Brigade (Rebellion Developments/Rebellion Developments)
