Hercules 3D Prophet 9600 256MB на базе ATI RADEON 9600

СОДЕРЖАНИЕ

Попрыгунья Эй-Ти-Ай
Лето красное пропела,
Оглянуться не успела,
Как и осень, ай-яй-яй…

Да, вот так на мотив известной басни Крылова, мы начинаем сказ. Однако, в отличие от приснопамятной стрекозы, фирма ATI не просто пела и бездельничала. А песни были от восторгов по ростам продаж новых продуктов. Прежде всего, это касается нижнего сектора DX9 среди продуктов канадской фирмы—RADEON 9600.

За эти изделия уцепились очень многие производители, выпуская разные вариации RADEON 9600. Надо добавить, что при частоте в 325 МГц этот чип не требует обязательного охлаждения с вентилятором, достаточно простого радиатора.

Ну а что касается скоростей и возможностей, то у нас уже есть много материалов, где самым подробнейшим образом это все рассматривалось.

Что такое RADEON 9600? Это продукт среднего класса, тяготеющий уже к low-end. Думается, что к Новому году цена на такие карты упадет ниже $100, и у канадской фирмы DX9 будет представлен и в этой нише, где сейчас позиции у NVIDIA более крепки, с массовыми продажами GeForce FX 5200.

Но это потом, а сейчас прямой соперник у RADEON 9600—GeForce FX 5600. Как в плане своих возможностей, так и по цене. Мы уже знаем, что ряд партнеров NVIDIA выпустил 256-мегабайтные варианты FX 5600.

Не стали оригинальными в этом плане и партнеры ATI, представив также подобные карты на базе RADEON 9600, оснащенные таким неимоверно большим объемом памяти, который, конечно же, видеоплатам такого класса не требуется. Но, тем не менее, на рынке такие продукты есть и стоит их рассмотреть. Сегодня у нас в лаборатории изделие от Hercules, которое, традиционно уже всей марке, лазурно-голубого цвета и с медными сверкающими радиаторами (кстати, неплохой признак бренда).

Напомню, что Hercules—это подразделение концерна Guillemot (Франция), ставшее таковым после падения фирмы Hercules Computer в 1999 году. Ныне это европейская компания, ориентированная на свой рынок, поэтому цены весьма высоки (учитывая непомерные европейские налоги). Именно это и сдерживает приход широкого ассортимента от Hercules на российский рынок. Однако, все же, как показывает опыт, ряд дистрибуторов находят компромиссные решения, да спрос на знаменитые «синие с золотым» карты все же есть.

Плата

Hercules 3D Prophet 9600 256MB

Hercules 3D Prophet 9600 256MB

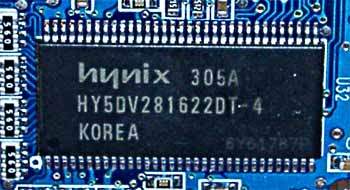

Карта имеет интерфейс AGP x8/x4, 256 МБ памяти DDR SDRAM , размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB. Микросхемы памяти Hynix. Время выборки у микросхем памяти 4ns, что соответствует частоте работы 250 (500) МГц, память же работает на традиционной для RADEON 9600 частоте 200 (400) МГц. Частота работы GPU — 325 MHz. Интерфейс обмена с памятью — 128 бит.

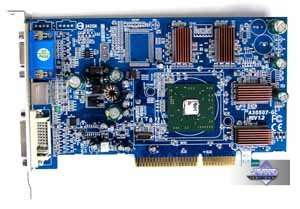

Сравнение с эталонным дизайном, вид спереди
Hercules 3D Prophet 9600 256MB	Reference card ATI RADEON 9600

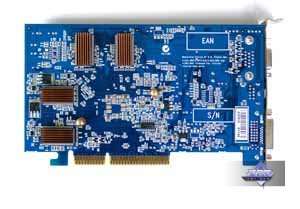

Сравнение с эталонным дизайном, вид сзади
Hercules 3D Prophet 9600 256MB	Reference card ATI RADEON 9600

Очевидно, что за основу проекта карты был взят эталонный дизайн, однако он был весьма значительно изменен. И все же ключевые моменты остались, прежде всего, посадочное место под RAGE Theater, поэтому можно предположить, что вполне вероятен выход ревизий таких карт, оснащенных VIVO.

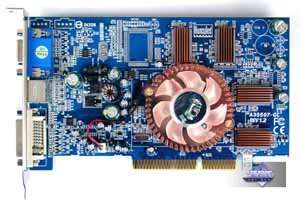

Hercules 3D Prophet 9600 256MB

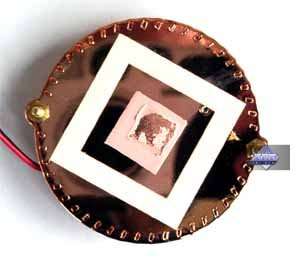

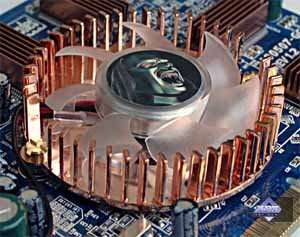

Что касается системы охлаждения, то мы тут видим верность Hercules своим традициям. Как я выше уже говорил, для RADEON 9600 достаточно простого радиаторы, но Hercules 3D Prophet 9600 256MB имеет кулер с вентилятором, причем именно традиционно-золотого цвета и выполнен из меди. Единственное, что как бы указывает, что это не High-End и не вершина Middle-End, это отсутствие подсветки на кулере :-). Стоит обратить внимание на то, что хотя ATI отказалась от применения защитной рамки у RV350, разработчики из Hercules все же приклеили к основанию радиатора защитную рамку, но из мягкого и эластичного материала. Хочу отдельно подчеркнуть, что у всех кулеров от этой компании основания радиаторов зеркально отполированы, что дает безукоризненный контакт с поверхностью кристалла (разумеется, с помощью термопасты или «терможвачки»).

В дополнение к сказанному скажу, что на микросхемах памяти также установлены радиаторы охлаждения, причем очень крепко приклеены с помощью термоклея. Такой факт порадует оверклокеров.

Рассмотрим комплект поставки.

Hercules 3D Prophet 9600 256MB

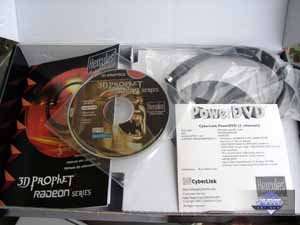

В комплект поставки входят: руководство пользователя, удлинители TV, переходник DVI-to-d-Sub, набор программного обеспечения: драйверы и PowerDVD.

А теперь глянем на упаковку:

Традиционный бокс в темных тонах с изображением мифического существа. Отрадно, что на коробке написаны частоты работы видеокарты.

Hercules 3D Prophet 9600 256MB

Установка и драйверы

Конфигурации тестовых стендов:

• Компьютер на базе Pentium 4 3200 MHz:
  • процессор Intel Pentium 4 3200 МГц;
  • системная плата DFI LANParty Pro875 (i875P);
  • оперативная память 1024 MB DDR SDRAM;
  • жесткий диск Seagate Barracuda IV 40GB;
  • операционная система Windows XP SP1; DirectX 9.0a;
  • мониторы ViewSonic P810 (21″) и ViewSonic P817 (21″).
  • драйверы ATI версии 6.368.

VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.

Результаты тестов

Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:

1. Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
2. Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
3. В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, «не дружащие» с теми или иными видеокартами.

Что касается протестированных экземпляров, то совместно с ViewSonic P817 и кабелем BNC Barco плата продемонстрировала отменное качество в следующих разрешениях и частотах:

Hercules 3D Prophet 9600 256MB	1600x1200x85Hz, 1280x1024x120Hz, 1024x768x120Hz

Результаты тестов: сравнение производительности исследуемых карт

В качестве инструментов для тестирования использовались:

Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) — OpenGL, мультитекстурирование, ixbt0703demo, настройки тестирования — все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут

Порядок тестирования: нажатием клавиши ‘

‘ вызываете консоль, где набираете:

Unreal 2: The Awakening (Infogrames), DirectX 8.1, мультитекстурирование, тестирование проводится при помощи вспомогательного пакета Bench’emAll! 2.5beta.

Serious Sam: The Second Encounter v.1.05 (Croteam/GodGames) — OpenGL, мультитекстурирование, ixbt0703demo, настройки тестирования: quality.

Порядок тестирования: нажатием клавиши ‘

‘ вызываете консоль, где набираете:

Codecreatures Benchmark Pro (Codecult) — Direct3D, Shaders, Hardware T&L, Dot3, cube texturing, максимально возможное качество

Порядок тестирования: запускаете тест следующим образом:

Unreal Tournament 2003 v.2225 (Digital Extreme/Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчанию

Для тестирования используется ixbt0703demo тестовая сцена.

RightMark 3D (одна из игровых сцен) — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4).

настройки тестирования: pixel shaders 1.1, shadow buffers OFF.

Производительность

Мы видим, что наличие 256 мегабайт практически ничего не дает по скорости (по крайней мере, в нынешних играх). Что касается Hercules 3D Prophet 9600 256MB в целом, то это добротная карта, бренд среди середнячков. Я не могу сказать, какая будет цена у данного продукта в России, поскольку карта пока еще не продается у нас, но если стоимость будет адекватной возможностям карты (ну и плюс за качество изделия), то выбор может быть весьма неплохим.

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

Источник

Sapphire Atlantis RADEON 9600 256MB, Atlantis RADEON 9600 PRO Ultimate Edition 128MB,
Gigabyte RADEON 9600 PRO 128MB,
Hercules 3D Prophet 9600 PRO 128MB

на базе ATI RADEON 9600/9600 PRO

СОДЕРЖАНИЕ

Как я уже ранее писал в наших обзорах, лето 2003 года — пора выхода не только новинок от NVIDIA, которые наконец-то внесли в массы и DirectX 9.0 — совместимые видеокарты от этой компании (до весны 2003 года DX9 представляли исключительно продукты ATI). Но и в свет вышли продукты от ATI, которые ныне все больше и больше занимают рыночные ниши, убирая оттуда предыдущие выпуски.

Прежде всего, это «середнячки» RADEON 9600 PRO и RADEON 9600. В отличие от прошлой линейки RADEON 9700/9500 ныне RADEON 9600 — это самостоятельный продукт, а не программно урезанная версия R350. Эти платы имеют свой дизайн PCB и с нуля разработанный графический процессор RV350 — RADEON 9600 (PRO). Мы уже писали несколько материалов на эту тему, их можно найти в списке ниже.

Наши предыдущие исследования показали, что соперник в лице NVIDIA GeForce FX 5600/5600 Ultra подчас мощнее и перспективнее, чем детища ATI. Однако, не будем забывать, что не так давно мы изменили свои тесты, поменяли демо-бенчмарки в игровых тестах, где нивелировали возможные «заточки» драйверов под конкретные timedemo или даже просто под сцену, в которой работает бенчмарк. Разумеется, все положительное, в том числе, оптимизации, осталось. В некоторых ранее вышедших материалах мы показали, насколько скорость в бенчмарках у продуктов NVIDIA была ранее завышенной. Но тогда исследовались только High-End карты. А теперь мы посмотрим на скорости у середнячков на новых тестах.

Теперь что касается самих карт, что побывали у нас сегодня в лаборатории. Все они весьма интересные. Вначале о производителях. Насчет с Hercules.. Так и хочется начать фразой из «Гаража»:«Товарищ Гуськов! Ну кто не знает товарища Гуськова!…» Вот и здесь: фирму с именем древнего бого-человека Геркулес (Геракл) все прекрасно знают. Очень хорошо также известно, что в последнее время компания отличает свою продукцию некоторым моддингом. Плюс традиционно великолепное качество и… высокие цены. Фирма Gigabyte по видеокартам известна не меньше, а может даже и больше, ибо уже давно и массово занимается этим бизнесом. Последние годы компания ориентируется исключительно на процессоры от ATI. Ну и фактически партнер номер один у ATI — это Sapphire. Ныне эта компания выпускает самый большой ассортимент видеокарт на базе GPU от ATI.

Рассмотрим 4 видеокарты, две из которых от Sapphire, обладают уникальными свойствами, причем уникальность может быть не только в положительном плане.

Платы

Sapphire Atlantis RADEON 9600 256MB
Sapphire Atlantis RADEON 9600 PRO Ultimate Edition 128MB
Gigabyte RADEON 9600 PRO 128MB
Hercules 3D Prophet 9600 PRO 128MB

Все карты имеют интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM (кроме Sapphire Atlantis RADEON 9600 256MB), размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB.
Sapphire Atlantis RADEON 9600 256MB
Микросхемы памяти Elixir. Время выборки у микросхем памяти 5 ns, что соответствует частоте работы 200 (400) МГц, на которой память и работает. Частота работы GPU — 325 MHz.
Sapphire Atlantis RADEON 9600 PRO Ultimate Edition 128MB, Gigabyte RADEON 9600 PRO 128MB, Hercules 3D Prophet 9600 PRO 128MB
Микросхемы памяти Samsung. Время выборки у микросхем памяти 2.8 ns, что соответствует частоте работы 350 (700) МГц, память же работает на частоте 300 (600) МГц. Частота работы GPU — 400 MHz.

Сравнение с эталонным дизайном, вид спереди
Sapphire Atlantis RADEON 9600 256MB	Reference card ATI RADEON 9600
Sapphire Atlantis RADEON 9600 PRO Ultimate Edition 128MB	Reference card ATI RADEON 9600 PRO
Gigabyte RADEON 9600 PRO 128MB
Hercules 3D Prophet 9600 PRO 128MB

Сравнение с эталонным дизайном, вид сзади
Sapphire Atlantis RADEON 9600 256MB	Reference card ATI RADEON 9600
Sapphire Atlantis RADEON 9600 PRO Ultimate Edition 128MB	Reference card ATI RADEON 9600 PRO
Gigabyte RADEON 9600 PRO 128MB
Hercules 3D Prophet 9600 PRO 128MB

Как мы видим, все видеокарты соответствуют своим эталонам, дизайны совпадают с reference. Только лишь лазурный цвет PCB у карт от Gigabyte и Hercules выделяет их. Ну и конечно же системы охлаждения.

Sapphire Atlantis RADEON 9600 256MB
Обычный радиатор, приклеенный к чипу. Прошу обратить внимание на то, что упаковка у RADEON 9600 — FCPGA, чип имеет открытый кристалл, и радиатор приклеен прямо к нему. Что, на мой взгляд, небезопасно, ибо многие пользователи берут видекарту именно за кулер (представьте себе, какая нагрузка ложится на хрупкий кристалл маленького размера).
Sapphire Atlantis RADEON 9600 PRO Ultimate Edition 128MB
Очевидно, что системой охлаждения данная карта и отличается от обычного RADEON 9600 PRO в исполнении Sapphire. За основу был взят кулер производства Zalman. Принцип действия прост: более нагревающийся передний радиатор через трубку с легкокипящей жидкостью передает тепло на задний радиатор, увеличивая тем самый площадь рассеивания тепла. Для обеспечения нормального охлаждения RADEON 9600 PRO, выполненного по 0.13 мкм техпроцессу, достаточно двух сравнительно небольших радиаторов, при этом при работе в закрытом корпусе температура переднего радиатора не превышает 60 градусов.
Gigabyte RADEON 9600 PRO 128MB
Разработчики из Gigabyte в этот раз отошли от традиционных заказов кулеров у ThermalTake, на сей раз кулер более изящный и не менее эффективный, имеющий медное основание с ребрами рассеивания тепла. Точно такие же системы охлаждения мы некогда видели ранее у продуктов от ASUSTeK. Надо сказать, что золотистый цвет кулера очень сочетается с лазурным цветом PCB, карту приятно в руках держать.
Hercules 3D Prophet 9600 PRO 128MB
Ну а Hercules верен себе! Да, знаменитый медный круглый кулер, только теперь он с подсветкой (3 светодиода). Плюс оригинального дизайна радиаторы на микросхемах памяти. Нет, что ни говори, а Hercules умеет сделать почти ювелирное изделие из видеокарты. И такое же приятное сочетание лазури PCB с «золотом» системы охлаждения.

Под кулерами можно найти сами процессоры.

Рассмотрим комплекты поставок (Sapphire Atlantis RADEON 9600 256MB к нам попала в ОЕМ-виде, поэтому ни комплекта, ни коробки, у нее не было):

Sapphire Atlantis RADEON 9600 PRO Ultimate Edition 128MB
В комплект поставки входят: руководство пользователя, 2 диска с драйверами и утилитами, PowerDVD, игра Soldier of Fortune II, переходники S-Video-to-RCA, DVI-to-d-Sub и удлинитель TV.
Gigabyte RADEON 9600 PRO 128MB
В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, PowerDVD, 2 старые игра, переходники S-Video-to-RCA, DVI-to-d-Sub и удлинитель TV. По непонятной причине попал в комплект разветвитель для внешнего питания, который видеокарте не нужен (у нее нет разъема для такого питания).
Hercules 3D Prophet 9600 PRO 128MB
В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, PowerDVD, игра VietCong, переходники S-Video-to-RCA, DVI-to-d-Sub и удлинитель TV.

Все видеокарты (кроме Sapphire Atlantis RADEON 9600 256MB) поставляются в retail-упаковках.

Sapphire Atlantis RADEON 9600 PRO Ultimate Edition 128MB
Традиционная коробка на первый взгляд. Однако, можно увидеть, что хоть как-то, но Ultimate Edition компания выделила: это наличие окна в боксе, через которое видна сама видеокарта.
Gigabyte RADEON 9600 PRO 128MB
Большой картонный бокс в традиционном для Gigabyte стиле.
Hercules 3D Prophet 9600 PRO 128MB
То же самое, но в стиле Hercules. Заметим, что у компании есть хорошая традиция: указывать частоты работы карты на коробке. И в данном случае они имеются.

На этом рассмотрение особенностей карт мы заканчиваем.

Разгон

Sapphire Atlantis RADEON 9600 256MB	325/400 -> 370/410 MHz (разгона нет по сути)
Sapphire Atlantis RADEON 9600 PRO Ultimate Edition 128MB	400/600 -> 477/680 MHz
Gigabyte RADEON 9600 PRO 128MB	400/600 -> 485/700 MHz
Hercules 3D Prophet 9600 PRO 128MB	400/600 -> 485/700 MHz

Подчеркну два важных момента:

при разгоне обязательным условием является наличие дополнительного охлаждения, в частности, обдувающего карту (прежде всего, ее память) вентилятора:

разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии. Показатели разгона мы приводим только как интересное явление; они ни в коей мере не входят в состав обязательных характеристик видеокарты.

Установка и драйверы

Конфигурации тестовых стендов:

• Компьютер на базе Pentium 4 3200 MHz:
  • процессор Intel Pentium 4 3200 МГц;
  • системная плата DFI LANParty Pro875 (i875P);
  • оперативная память 1024 MB DDR SDRAM;
  • жесткий диск Seagate Barracuda IV 40GB;
  • операционная система Windows XP SP1; DirectX 9.0a;
  • мониторы (21″) и (21″).
  • драйверы ATI версии 6.360.

VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.

Для сравнительного анализа приведены результаты видеокарт:

• Leadtek WinFast A310 Ultra (GeForce FX 5600 Ultra, частоты 350/350 (700) МГц, 128 МБ, driver 44.65);
• Leadtek WinFast A310 Ultra (GeForce FX 5600 Ultra, частоты подняты до 400/400 (800) МГц, 128 МБ, driver 44.65);
• MSI FX5600-VTD128 (GeForce FX 5600, 325/275 (550) МГц, 128 МБ, driver 44.65);
• ATI RADEON 9600 (325/200 (400) МГц, 128 МБ).

Результаты тестов

Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:

1. Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
2. Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
3. В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, «не дружащие» с теми или иными видеокартами.

Что касается протестированных экземпляров, то совместно с ViewSonic P817 и кабелем BNC Bargo платы продемонстрировали отменное качество в следующих разрешениях и частотах:

Sapphire Atlantis RADEON 9600 256MB	1600x1200x75Hz, 1280x1024x120Hz, 1024x768x160Hz (в целом уровень качества — приемлемый)
Sapphire Atlantis RADEON 9600 PRO Ultimate Edition 128MB	1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz (в целом качество на очень хорошем уровне)
Gigabyte RADEON 9600 PRO 128MB	1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz (в целом качество на очень хорошем уровне)
Hercules 3D Prophet 9600 PRO 128MB	1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz (аналогично)

Результаты тестов: сравнение производительности исследуемых карт

В качестве инструментария мы использовали:

• Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) — OpenGL, мультитекстурирование, ixbt0703-demo, настройки тестирования — все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут
• Serious Sam: The Second Encounter v.1.05 (Croteam/GodGames) — OpenGL, мультитекстурирование, ixbt0703-demo, настройки тестирования: quality, S3TC OFF
• Quake3 Arena v.1.17 (id Software/Activision) — OpenGL, мультитекстурирование, ixbt0703-demo, настройки тестирования все на максимальном уровне: уровень High, уровень детализации №4, S3TC OFF, плавность кривых поверхностей резко увеличена при помощи переменных и (подчеркну, что по умолчанию r_lodCurveError «250» !), конфигурации можно скачать тут
• Unreal Tournament 2003 v.2225 (Digital Extreme/Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчанию
• Code Creatures Benchmark Pro (CodeCult) — игровой тест, демонстрирующий работу платы в DirectX 8.1, Shaders, HW T&L.
• Unreal II: The Awakening (Legend Ent./Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчанию
• RightMark 3D v.0.4 (одна из игровых сцен) — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4).

Если кто хочет получить демки-бенчмарки, которыми мы пользуемся, то напишите на мой e-mail.

Quake3 Arena

Очевидно, что проигрыш детищ ATI в наличии. Отметим лишь странную работу 256-мегабайтного R9600 в 1280х1024.

Serious Sam: The Second Encounter

А вот тут картина иная! Полная победа RADEON 9600 PRO над двумя соперниками (за исключением режима 1600х1200, и то против пока практически отсутствующей в продаже 400-мегагерцовой 5600 Ultra). Однако RADEON 9600 256мегабайт проиграл сопернику, впрочем, не так уж и сильно. Обратим внимание, что эта же карта отстала от своей 128-мегабайтной сестры.
