Обзор и тестирование видеокарты Palit GeForce GTX 560 OC Edition
Как правило, в ассортименте тайваньской компании Palit версии видеокарт с умеренным заводским разгоном имеют приставку Sonic в названии, а наиболее «продвинутые» графические ускорители, отличающиеся существенным фабричным повышением частот, относятся к фирменной серии Sonic Platinum. Большинство пользователей уже привыкли к такому обозначению, и появление видеокарты от Palit с хорошо знакомой всем энтузиастам приставкой «OC» в названии выглядит как минимум необычно. Сегодня в нашу тестовую лабораторию вслед за старшей моделью Palit GeForce GTX 560 Sonic Platinum и графическим ускорителем Palit GeForce GTX 560 с 2 ГБ видеопамяти попало еще одно решение на основе графического процессора NVIDIA GeForce GTX 560 — Palit GeForce GTX 560 OC Edition.
Palit GeForce GTX 560 OC Edition
(NE5X560THD02-1143F)
NVIDIA GeForce GTX 560 (GF114-325-A1)
Количество универсальных шейдерных процессоров
DirectX 11 (Shader Model 5.0), OpenGL 4.1
Поддержка фирменных технологий
NVIDIA SLI, NVIDIA CUDA, NVIDIA PureVideo HD, NVIDIA PhysX, NVIDIA 3D Vision
1234567890-Частота графического ядра, МГц
Частота шейдерного блока, МГц
Частота памяти (эффективная), МГц
Объём памяти, МБ
Ширина шины памяти, бит
До 2560 x 1600 (Dual-link DVI)
До 1920×1080 (HDMI)
До 2048×1536 (VGA)
Интерфейсы вывода изображения
Поддержка HDCP и декодирования HD-видео
Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC
Минимальные требования к блоку питания, Вт
Отметим, что в продаже можно встретить 4 различных варианта видеокарты Palit GeForce GTX 560 OC, которые имеют идентичный набор характеристик, но отличаются дизайном печатной платы и применяемым кулером. Сегодня мы знакомимся с версией, не оснащённой дополнительным охлаждением силовых элементов питания и выполненной на черном текстолите. Глядя на спецификации рассматриваемого продукта, становится понятно, почему маркетологи не стали относить его к хорошо «раскрученной» серии Sonic. Частоты работы графического ядра и памяти совпадают со значениями, рекомендованными производителем GPU, а обозначение OC Edition в названии видеокарты, возможно, подразумевает не фабричное повышение частот, а хорошие возможности для ручного разгона. Что ж, об этой и других особенностях видеоускорителя Palit GeForce GTX 560 OC мы поговорим в соответствующих частях нашего обзора, а пока давайте взглянем на упаковку и комплект поставки.
Коробка средних размеров, в которой поставляется видеокарта, имеет лаконичное, но, в тоже время, приятное оформление с изображением фирменного «графического двигателя» в фиолетовых тонах. На лицевой стороне упаковки производитель указывает ключевые технологии, поддерживаемые продуктом, а также обращает внимание пользователей на то, что данная видеокарта оснащена измененным набором интерфейсов для вывода изображения, гигабайтом видеопамяти стандарта GDDR5 и относится к серии OC Edition.
Обратная сторона упаковки видеокарты более информативна. Здесь перечислены основные характеристики видеокарты на 12 языках (включая русский), а также присутствует рекламное описание некоторых возможностей видеокарты. Немного ниже указаны и основные требования к системе, в которую планируется установка Palit GeForce GTX 560 OC. Отметим лишь, что блок питания в таком компьютере должен обладать мощностью не менее 450 Вт и быть способным выдавать 24 А по линии 12 В.
Комплект поставки видеокарты весьма скуден и содержит лишь:
Такой набор аксессуаров сегодня является характерным для абсолютного большинства продуктов бюджетного и среднего класса, обладающих оптимальным соотношением между ценой и возможностями.
Для вывода изображения с видеокарты на экран монитора, плазменной панели, телевизора или проектора пользователь может воспользоваться DVI, VGA или HDMI-интерфейсом. На наш взгляд, замена одного порта DVI на теряющий актуальность VGA-разъем пока ещё является оправданной. Подавляющее большинство пользователей смогут подключить к видеокарте необходимое устройство для вывода изображения без использования дополнительных переходников.
Печатная плата, выполненная на текстолите тёмно-коричневого цвета, имеет уникальный дизайн и расположение элементов на ней, разработанные инженерами компании Palit. Узел питания в данном случае расположен в левой части платы, а восемь микросхем памяти традиционно распаяны рядом с графическим ядром на лицевой стороне.
Система стабилизации питания выполнена по схеме 4+1 фазы (для графического ядра и микросхем памяти соответственно) с применением ШИМ-контроллера ON Semiconductor NCP5395T, который используется практически во всех игровых видеокартах начального и среднего уровня от Palit.
Для обеспечения питания видеокарты, помимо разъёма PCI-E, применяется два 6-контактных разъёма, которые расположены сбоку в конце платы.
Наличие разъёма для подключения мостика SLI позволяет объединять для совместной работы две видеокарты на графическом процессоре NVIDIA GeForce GTX 560.
Все основные элементы расположены на лицевой стороне платы, на обратной стороне распаян лишь ШИМ-контроллер системы стабилизации питания и несколько конденсаторов.
Графический чип NVIDIA GF114, выполненный по нормам 40 нм процесса, является центральной частью тестируемой видеокарты. В версии для GeForce GTX 560 он имеет 336 универсальных шейдерных конвейеров (или ядер CUDA по терминологии NVIDIA) и 32 блока растеризации. Повторимся, что частоты работы компонентов ускорителя изначально не отличаются от рекомендованных производителем GPU и составляют 810 МГц для ядра, 1620 МГц для шейдерного блока и 4020 МГц для памяти. Обмен данными между графическим ядром и памятью осуществляется через 256-битную шину. Остальные характеристики приведены на скриншоте выше.
Память общим объемом 1 ГБ набрана с помощью восьми микросхем по 128 МБ каждая. Чипы производства компании Hynix маркированы H5GQ1H24AFR T2C и согласно документации имеют время выборки 0,4 нс, что теоретически позволяет им функционировать на эффективной частоте 5000 МГц. Учитывая, что изначально эффективная частота памяти составляет 4020 МГц, можно попробовать ускорить её с помощью ручного разгона и получить неплохой прирост производительности.
Ни для кого не секрет, что применение эффективной системы охлаждения зачастую является хорошей предпосылкой для успешного ручного разгона видеокарты. Тем не менее, для видеокарты Palit GeForce GTX 560 OC Edition разработчики, вероятно в целях экономии, применили бюджетный кулер, состоящий лишь из небольшого алюминиевого радиатора и пластикового кожуха со встроенным 80 мм вентилятором. В сравнении с эталонным образцом NVIDIA GeForce GTX 560 применение такой системы охлаждения выглядит существенным упрощением, ведь «референсные» адаптеры оснащаются кулером на основе двух тепловых трубок и радиатора с большей площадью рассеивания.
К сожалению, чипы памяти и элементы системы стабилизации питания не оснащены дополнительными радиаторами и не имеют контакта с основным радиатором. Система охлаждения в большинстве случаев блокирует соседний слот расширения на материнской плате.
Для оценки эффективности кулера мы провели наш стандартный набор тестов с помощью утилиты FurMark. Традиционно мы проводили тестирования в двух режимах: в первом скорость вращения вентилятора регулировалась картой автоматически, а во втором — мы вручную устанавливали максимально возможную скорость вращения.
Итак, в режиме экстремальной нагрузки температура графического ядра достигла отметки 83 градусов, что является допустимым показателем, но не более того. При этом стоит учитывать, что для поддержания даже такой температуры GPU в хорошо продуваемом современном корпусе кулер работал в автоматическом режиме на 86% своей мощности, создавая высокий уровень шума, который ощутимо выделялся на фоне остальных компонентов системного блока, причиняя некоторый дискомфорт.
После того как мы установили скорость вращения вентиляторов на максимум и провели тестирование еще раз, мы не зафиксировали снижения максимальной температуры GPU, что вполне закономерно, учитывая очень скромную площадь рассеивания применяемого радиатора. Разумеется, уровень шума, издаваемый кулером, в этом режиме оказался ещё выше.
При отсутствии нагрузки частоты графического ядра и памяти автоматически понижаются, что приводит к меньшему энергопотреблению и тепловыделению. Кулер в таком режиме работает достаточно тихо, однако температура GPU держится на отметке 41 градус.
В целом применяемая система охлаждения продемонстрировала низкую эффективность охлаждения графического чипа NVIDIA GF114, и при этом шум, издаваемый кулером при серьезных нагрузках, может помешать комфортному игровому процессу. Отметим, что при установке видеокарты Palit GeForce GTX 560 OC Edition в тесные и плохо продуваемые корпуса нужно быть осторожным, чтобы не допустить её перегрева.
При тестировании использовался Стенд для тестирования Видеокарт №3
| Процессор | Intel Core i7-980X Extreme Edition (LGA 1366, 6 core, 3,33 ГГц, L3 12 МБ) @4,1 ГГц |
| Материнская плата | MSI Big Bang-XPower (LGA 1366, Intel X58 Express, DDR3, ATX) |
| Кулер | Cooler Master V8 (LGA 1366, 69,69 CFM, 2,94 мм H2O, 17-21 дБ) |
| Оперативная память | 3x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX) |
| Жесткие диски | 2x 128 ГБ Kingston SSDNow V+ (SNVP325-S2B/128GB) |
| Блок питания | Seasonic M12D-850 (850 Вт, 120 мм, 20 дБ) |
| Корпус | Antec LanВoy Air Yellow (MidiTower, Transformer) |
| Монитор | ASUS VG236H (Full HD, 1920×1080, 3D, 120 Гц) + NVIDIA 3D Vision Kit |
| Операционная система | Microsoft Windows 7 64-bit |
Сравнить GeForce GTX 560 1GB GDDR5 Palit OC с
Тестирование видеокарты Palit GeForce GTX 560 OC не преподнесло никаких сюрпризов и неожиданностей. Вполне ожидаемо, уровень производительности тестируемого решения сравним с другими продуктами на основе NVIDIA GeForce GTX 560, которые функционируют на рекомендованных производителем GPU частотах. Основной конкурент из лагеря AMD — Radeon HD 6870 —демонстрирует очень схожую производительность, однако в большинстве случаев всё же немного проигрывает рассматриваемому решению. Графические ускорители на базе Radeon HD 6930 и GeForce GTX 560 Ti уже заметно обходят Palit GeForce GTX 560 OC в подавляющем большинстве бенчмарков и игровых приложений, однако и стоимость этих видеокарт как минимум на 15% выше. К сожалению, применение альтернативного дизайна модуля стабилизации питания не позволило снизить уровень энергопотребления графического ускорителя и в сравнении с конкурентными решениями из «красного» лагеря назвать видеокарту Palit GeForce GTX 560 OC энергоэффективной нельзя.
В процессе тестирования системы охлаждения видеокарты Palit GeForce GTX 560 OC, мы отмечали, что она едва справляется с охлаждением графического чипа NVIDIA GF114, работая на пределе своих возможностей для обеспечения допустимых температур GPU при максимальной нагрузке. К тому же микросхемы памяти и силовые элементы питания (MOSFET) не оснащены дополнительным охлаждениям, что также должно отрицательно сказаться на разгонном потенциале решения.
Тем не менее, установив скорость вращения вентилятора на максимум, нам удалось разогнать графическое ядро до частоты 958 МГц (прирост 18%), а эффективная частота памяти составила внушительные 5012 МГц (прирост 24,6%). Такой результат можно назвать очень неплохим для бюджетного продукта, однако, после повышения частот штатная система охлаждения уже явно не справляется с нагрузкой, что приводит к нагреванию графического чипа почти до 100 градусов. Разумеется, даже периодическая работа при таких температурах не будет способствовать долгому сроку службы и стабильной работе видеокарты. В таблице ниже вы можете оценить прирост производительности вследствие ручного разгона:
Geforce GTX 560 в исполнении Gainward, Gigabyte, Inno3D и Leadtek
Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E
Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E
Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E
Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E
Содержание
На фото выше — Гонконг. Вернее, панорама самого большого острова Гонконга — а весь особый район Гонконг занимает 238 островов, плюс приличную часть материковой суши. Вышеуказанный остров является по сути центром района, где расположены все основные госучреждения, банки и прочие ведомства. На том же острове есть и развлекательные места: Ocean Park, Stanley и др. И одна из четырех компаний, продукцию которых мы сегодня будем рассматривать, имеет штаб-квартиру в Гонконге. Это InnoVision, чья торговая марка Inno3D хорошо известна нашей аудитории. Ну да ладно, про Гонконг я детально расскажу в следующих материалах, а пока вернемся к видеокартам.
Старожилы 3D-графики наверняка помнят, как на закате Geforce3 появились суффиксы Ti. Тогда это были Ti 500 и Ti 200. Что означало: первый быстрее Geforce3-без-Ti, а второй — медленнее. Потом были Geforce4 Ti 4600/4400/4200. Интересно, что Geforce4 без Ti уже не было. Но была славная серия MX, которая имела настолько сильные отличия в архитектуре от Geforce4 Ti, что потом Nvidia признавалась, как она ошиблась в этом названии, потому что у людей разочарование от MX было крайне велико. Разница между Geforce 4 Ti и Geforce 4 MX была просто колоссальной не только по производительности, но и по поддержке 3D-технологий.
Вот сейчас в свет вышел Geforce GTX 560, который без Ti. Новички подумают, что, ну, наверно просто чуть медленнее, а вот старожилам сразу вспоминается тот бардак: «Ti — не Ti». И напрасно. Так как Geforce GTX 560 действительно лишь немного слабее 560 Ti. Сегодняшний материал — первый по таким продуктам.
Помните GTX 460? — Народная карта, не правда ли? Правда, дороговата, но зато по многим показателям весьма оптимальна, и основана на GF104. Потом вышел GTX 560 Ti, основанный на GF114 — а это по сути тот же GF104, который просто был переразведен, оптимизирован и потому получился более удачным, и в нем включены в работу уже все блоки. У GTX 460 было 338 вычислительных блоков (или ALU), хотя физически в кристалле их 384. У 560 Ti — 384 (то есть все включено). Теперь же идем обратно к 460: у GTX 560 снова — 338 ALU, а вот частота заметно выше. То есть GTX 560 — это по сути GTX 460, работающий на сильно повышенных частотах. По остальным блокам (TMU, ROP) та же аналогия.
Таким макаром, с уходом GTX 460 на вечный покой мы получили следующую картину: GTX 560 Ti и GTX 560 — производительнее GTX 460, а GTX 550 Ti — медленнее, чем GTX 460. При адекватной ценовой политике стоимость GTX 460 просто перейдет к GTX 560, и всё. И за те же деньги мы получим нечто более быстрое. Приятно же. Однако не забываем про конкурента из AMD, у которого в этих ценовых категориях успешных продуктов не меньше. Поэтому давайте рассмотрим карты, а потом уже проанализируем, что лучше, а что хуже.
Платы
| Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E | |
|---|---|
|  |
| Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E | |
|  |
| Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E | |
|  |
| Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E | |
|  |
| Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E | |
|---|---|

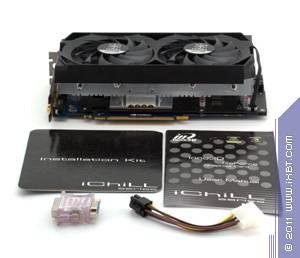

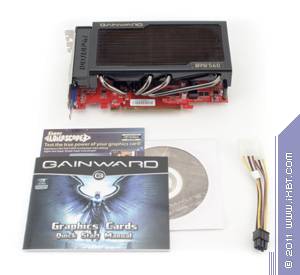

| Каждая карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц. |  |
| Сравнение с эталонным дизайном, вид спереди | |
|---|---|
| Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 560 Ti |
 |  |
| Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E | |
 | |
| Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E | |
 | |
| Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E | |
 | |
| Сравнение с эталонным дизайном, вид сзади | |
|---|---|
| Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 560 Ti |
 |  |
| Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E | |
 | |
| Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E | |
 | |
| Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E | |
 | |
Одного беглого взгляда достаточно, чтобы понять, как сильно выделяется продукт Gainward, имея собственный дизайн всей платы. Снова мы видим, что размеры такой карты сильно меньше, чем у референсной, и это логично: кусок текстолита, помноженный на сотни тысяч карт, дает уже приличную экономию. Также переделан силовой блок. Забегая вперед, скажу, что эта трансформация дизайна карты ничуть не ухудшила такие характеристики продукта, как стабильность в работе и разгонный потенциал. Каждый раз, когда мы сталкиваемся с продуктами Gainward, получаем лишь положительные эмоции. При этом видеокарта обладает тремя разными гнездами на все случаи современной жизни (HDMI, VGA, DVI), нет разве что DP.
А что же Gigabyte? Тут также стоит отметить особый дизайн. Он в основном базируется на эталонном, однако ориентирован на оверклокеров. В отличие от предыдущего случая, когда упор был сделан на компактность и стабильность, в данном случае используется фирменная технология Gigabyte — Durable PCB, то есть карта с высокой помехозащищенностью и стабильным питанием, обеспечивающим должную работу ядра и памяти на повышенных частотах. Гнезда вывода — стандартные для GTX 5xx: 2 гнезда DVI и одно mini-HDMI.
Остальные 2 карты представляют собой копии эталонного дизайна с минимальными изменениями. И гнезда вывода у них также стандартные: 2 гнезда DVI и одно mini-HDMI.
Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub (кроме продукта Gainward — эта карта имеет свое гнездо VGA). Все карты обладают гнездом HDMI (данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком), поэтому проблем с такими мониторами также не должно быть. Правда, в трех случаях из четырех HDMI-разъемы имеют формат mini, поэтому необходимо, чтобы в комплекте поставки были соответствующие переходники.
Максимальные разрешения и частоты:
- 240 Гц — максимальная частота обновления
- 2048×1536@85 Гц — по аналоговому интерфейсу
- 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)
По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.
Есть смысл сказать, что все карты требуют дополнительного питания, причем двумя 6-контактными разъемами.
О системах охлаждения.
| Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | |||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||
| Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E | |||||||||||||||||||||||||||||||||||||||||||
| Компания использует уже привычный нашим читателям фирменный стиль своей СО: массивный радиатор с подошвой, прижимающейся к ядру. Конструкция усилена медными тепловыми трубками. Сверху радиатора установлен кожух с двумя высококачественными и очень тонкими вентиляторами, которые также малооборотистые, поэтому СО практически не слышно. Микросхемы памяти без охлаждения. |  | ||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||
| Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E | |||||||||||||||||||||||||||||||||||||||||||
| А вот здесь мы видим устройство, похожее по принципу действия, но усиленное металлической пластиной-радиатором для микросхем памяти. Фирменный кулер iChill имеет 2 вентилятора, работающих на малых оборотах, однако все-таки их немного слышно. Полностью бесшумной СО назвать не могу. |  | ||||||||||||||||||||||||||||||||||||||||||
| Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E | |||||||||||||||||||||||||||||||||||||||||||
| Эта СО схожа с предыдущими только в одном: в наличии двух вентиляторов в кожухе. А сама конструкция иная, она состоит из двух радиаторов: один — звездообразной формы, прижимается к ядру и расположен под первым вентилятором, а второй — пластинчатого типа и расположен под вторым вентилятором. Тепловые трубки передают тепло от первого радиатора ко второму. Вентиляторы хоть и работают на невысоких оборотах, все равно немного слышны. Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

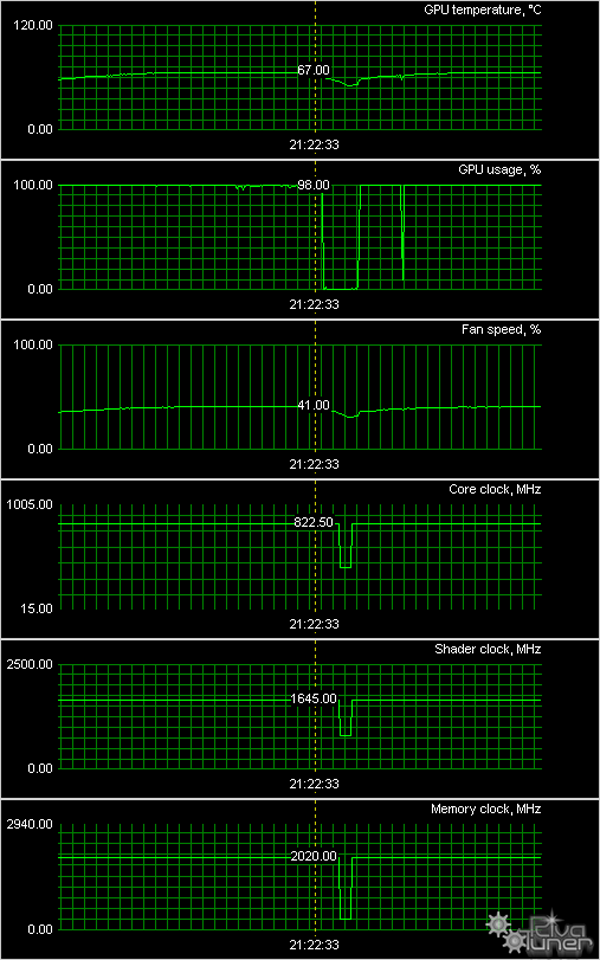

Все карты гонялись под сильной нагрузкой в 3D в течение 6 часов каждая, и мониторинг показал, что эффективность СО у карт Gainward, Inno3D, Leadtek примерно равна и находится на очень высоком уровне. Несколько странно было видеть 85 градусов на ядре у карты Gigabyte, однако, как выяснилось, производитель нарочно замедлил вентиляторы до минимума, стараясь получить совершенно бесшумную СО, и это ему удалось. А 85 градусов на ядре у таких карт — не опасно. Теперь о комплектации. Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и адаптер mini-HDMI-to-HDMI (кроме карты Gainward, у которой полноразмерный выход HDMI).
| |||||||||||||||||||||||||||||||||||||||||||
