Обзор и тестирование процессорной системы охлаждения Cooler Master Hyper 212 RGB Black Edition: премиум-версия популярного кулера

Процессорный кулер Cooler Master Hyper 212 был представлен еще в далеком 2007 году. Тогда он показывал отличное соотношение цены и производительности. Через несколько лет ему на смену пришла модернизированная версия Cooler Master Hyper 212 Plus. Она получила набирающую в то время популярность технологию прямого контакта, новый вентилятор и поддержку актуальных платформ. Затем появился Cooler Master Hyper 212 EVO с улучшенной технологией прямого контакта CDC (Continuous Direct Contact) и более производительным пропеллером. Следующими витками развития серии стали модели Cooler Master Hyper 212Х и Hyper 212 LED с чисто символическими изменениями. А в этом году линейка пополнилась сразу двумя новинками: Cooler Master Hyper 212 Black Edition и Hyper 212 RGB Black Edition.

Оба решения очень похожи между собой и отличаются лишь вентилятором: в первом случае используется Silencio FP120, а во втором — SF120R RGB в паре с контроллером подсветки. О последнем варианте мы и расскажем в сегодняшней статье.

Спецификация

Cooler Master Hyper 212 RGB Black Edition (RR-212S-20PC-R1)

Поддержка процессорных разъемов

AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+

Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066

Расстояние между пластинами, мм

Размеры основания, мм

Термопаста Cooler Master MasterGel Pro в шприце

Cooler Master SF120R RGB (DF1202512RFMN)

Время наработки на отказ, часов

Поддержка ШИМ-регулировки скорости вращения лопастей

Напряжение питания вентиляторов, В

Потребляемый ток, А

Скорость вращения вентилятора, об/мин

Уровень шума, дБ

Максимальный воздушный поток, м 3 /час (CFM)

Статическое давление, мм вод. ст.

Длина кабеля, см

Размеры вентилятора, мм

Размеры радиатора, мм

158,5 x 116 x 51

Размеры охладителя, мм

158,8 x 120 x 79,6

Упаковка и комплект поставки

Cooler Master Hyper 212 RGB Black Edition поставляется в традиционной упаковке: тонкий гофрированный картон в фиолетовых и темных тонах, качественная полиграфия и хорошее информационное наполнение. Есть несколько изображений кулера, название, детальная спецификация и перечень его ключевых преимуществ на нескольких языках, включая русский.

В комплекте поставки мы нашли пластиковую универсальную усилительную пластину с фиксаторами, две пары металлических креплений для разных платформ, набор стоек и винтов, RGB LED-контроллер с кабелем для подключения двух вертушек, накидную головку под крестообразную отвертку, дополнительное крепление вентилятора вместе с резиновыми прокладками, а также маленький шприц фирменной термопасты и набор пользовательской документации.

Внешний вид и конструкция

В очертаниях Cooler Master Hyper 212 RGB Black Edition легко узнается «дедушка» Cooler Master Hyper 212 Plus. Из бросающихся в глаза внешних отличий выделим никелированный черный цвет тепловых трубок и пластин, металлическую крышку с логотипом CM в верхней части и современный вентилятор с многоцветной подсветкой. Выглядит очень презентабельно.

Сравнительно небольшие размеры охладителя улучшают его совместимость с большинством распространенных корпусов формата Middle Tower.

Радиатор башенного типа насчитывает в своем составе 57 алюминиевых пластин. Каждая имеет примерную толщину 0,6 мм с межреберным расстоянием 1,3 мм (13 пластин/дюйм). Это означает, что структура кулера требует вертушки с большим статическим давлением.

Через радиатор проходят четыре U-образные 6-мм тепловые трубки, расположенные в шахматном порядке. Благодаря этому получаем более равномерное распределение тепла по поверхности пластин радиатора.

Сверху Cooler Master Hyper 212 RGB Black Edition накрыт красивой декоративной крышкой из анодированного алюминия. К радиатору она прикручена двумя шестигранными винтами.

Основание кулера выполнено по технологии прямого контакта. Но в отличие от того же Cooler Master Hyper 212 EVO или Cooler Master MasterAir MA410M, где практически нет зазоров между трубками, тут они 1,5-мм. Как показывает практика, чем этот зазор меньше, тем эффективнее проходит теплообмен.

Зеркальная подошва очень ровная. Тепловые трубки немного сплющены и впрессованы в основание с гребнем для улучшения теплоотвода. Изначально подошва закрыта защитной пленкой, которую обязательно нужно извлечь перед монтажом.

Крепление к платформам представлено в виде двух комплектов стальных направляющих, которые располагаются по сторонам прижимной пластины. Присутствует поддержка платформ Intel Socket LGA115x / LGA1366 / LGA20xx. В комплекте есть и для AMD Socket AMх / FMx.

Обдувом радиатора занимается 120-мм вентилятор Cooler Master SF120R RGB (DF1202512RFMN) черного цвета. Есть поддержка ШИМ-регулировки скорости вращения лопастей в диапазоне от 650 до 2000 об/мин с максимальным уровнем шума не более 30 дБ. Аббревиатура «RFM» в маркировке может указывать на применение улучшенного подшипника скольжения с нарезкой (rifle bearing). Срок наработки на отказ составляет 160 000 часов (впечатляющие 18 лет непрерывной работы).

Прозрачная девятилопастная крыльчатка имеет оптимизированную форму и гладкую внутреннюю поверхность рамы, что позитивным образом влияет на увеличение воздушного потока и уменьшение сопротивления.

Крепление вентилятора к радиатору осуществляется парой пластиковых скоб – одна уже установлена, вторая идет в комплекте. Помимо антивибрационных вставок по углам «ветродуя», на сами крепления по углам клеятся резиновые накладки для снижения шума и вибрации.

Для подключения есть 4-контактный кабель в оплетке длиной 31 см. Похожий провод, но уже длиной 30 см, отвечает за работу подсветки. Его можно подвести непосредственно к материнской плате. Если она умеет управлять RGB-иллюминацией (16,8 миллионов цветов), то можно будет все настроить через фирменное ПО и даже синхронизировать с остальными комплектующими и периферией. В противном случае производитель положил в комплект RGB LED-контроллер в виде небольшого пульта, который через соответствующий переходник (4-штырьковый «папа-папа») подключается к вертушке, а питание подается через Molex. Управление осуществляется при помощи трех кнопок, которые отвечают за выбор яркости, цвета и эффекта (доступно 6 типов).

Процесс установки

Cooler Master Hyper 212 RGB Black Edition можно установить на любой современный процессор Intel или AMD, а сама процедура подробно описана в комплектном руководстве пользователи (можно скачать его электронную версию). Из инструментов понадобится только крестообразная отвертка.

На материнских платах под процессоры AMD вместо стандартного крепления используется комплектная универсальная усилительная пластина. Переворачиваем ее от себя стороной c надписью AMD, устанавливаем шпильки в нужные отверстия и фиксируем их при помощи пластиковых креплений.

Теперь монтируем полученную конструкцию на материнскую плату. С лицевой стороны накручиваем стойки с диэлектрическими прокладками. Для этого можно воспользоваться комплектной накидной головкой и крестообразной отверткой.

Затем устанавливаем необходимые металлические пластины / направляющие по бокам основания и фиксируем каждую короткими винтами.

Наносим термопасту, ставим кулер на процессор, не забывая снять защитную пленку с основания, и равномерно затягиваем подпружиненные винты. Делать это удобней крестообразной отверткой, без установленной вертушки.

Далее закрепляем вентилятор. Подключаем его к соответствующему разъему на системной плате и к RGB LED-контроллеру. Если ваша материнская плата умеет управлять подсветкой, то можно не использовать контроллер.

На платформе AMD кулер частично перекрывает первый DIMM-слот. Это приводит к перекосу высоких модулей ОЗУ, которые из-за этого могут не определяться. В таком случае придется использовать другие слоты или плашки обычной высоты.

В случае с платформой на базе процессора Intel имеем похожий алгоритм, но придется перевернуть усилительную пластину и использовать диагональные крепежные отверстия, а также другой комплект направляющих. После установки первый DIMM-слот не будет перекрыт для габаритных модулей ОЗУ.

Внутри системного блока Cooler Master Hyper 212 RGB Black Edition выглядит очень эстетично и аккуратно. Не стоит забывать об эффектной и мягкой RGB-подсветке. Любители корпусов с прозрачной боковой стенкой оценят по достоинству.

Тестирование

Для тестирования процессорной системы охлаждения Cooler Master Hyper 212 RGB Black Edition использовалось следующее оборудование:

AMD Phenom II X6 1100T (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Intel Core i5-2500K (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP

AMD Radeon HD 6950 (2 ГБ GDDR5)

Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с)

Seasonic X-760 (SS-760KM), 120-мм вентилятор

be quiet! Dark Base Pro 900, (2 х 140-мм и 1 х 120-мм вентиляторы)

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

Кулер Cooler Master Hyper 212 RGB Black Edition без проблем смог остудить «горячий пыл» разогнанных до 4 − 4,5 ГГц многоядерных стендовых процессоров. При этом он всего на 1-2˚C уступил двухвентиляторному собрату Cooler Master MasterAir MA410M, попутно обогнав DEEPCOOL GAMMAXX GT с более медленным пропеллером.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка носит переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

Источник

Обзор процессорного кулера Cooler Master Hyper 212 Black Edition

Оглавление

Паспортные характеристики, комплект поставки и цена

Название модели	Hyper 212 Black Edition
Код модели	RR-212S-20PK-R1
Тип системы охлаждения	для процессора воздушная башенного типа с активным обдувом с вынесенным на тепловых трубках радиатором
Совместимость	материнские платы с процессорными разъемами: Intel: LGA 2066, 2011-v3, 2011, 1366, 1156, 1155, 1151, 1150; AMD: AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1
Охлаждающая способность	нет данных
Тип вентилятора	осевой (аксиальный)
Модель вентилятора	Silencio FP 120 (DF1202512RFLN)
Питание вентилятора	12 В, 0,08 А, 0,96 Вт (максимум 0,16 А)
Размеры вентилятора	120×120×25 мм
Масса вентилятора	нет данных
Скорость вращения вентилятора	650—2000 об/мин (на коробке — 800—2000 об/мин)
Производительность вентилятора	до 71,4 м³/ч (42 фут³/мин)
Статическое давление вентилятора	28,4 Па (2,9 мм вод. ст.)
Уровень шума вентилятора	6,5—26 дБA
Подшипник вентилятора	скольжения (Loop Dynamic Bearing)
Средняя наработка до отказа	160 000 ч
Размеры охладителя (В×Ш×Г)	159×123×77 мм
Масса радиатора	нет данных
Материал радиатора	пластины из алюминия и медные тепловые трубки (4 шт. ∅6 мм, прямой контакт с процессором)
Термоинтерфейс теплосъемника	термопаста MasterGel Pro в шприце
Подключение	вентилятор: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на материнской плате; RGB-подсветка от вентилятора: в разъем на материнской плате или к контроллеру из комплекта
Особенности	технология Direct Contact антивибрационные вставки управление с помощью ШИМ гарантия 2 года
Комплект поставки	охладитель с вентилятором дополнительный комплект креплений вентилятора разветвитель для питания вентиляторов комплект креплений на процессор термопаста в шприце торцевая головка руководство пользователя описание гарантии
Ссылка на сайт производителя	Cooler Master Hyper 212 Black Edition
Примерная цена	2000-2500 руб. на момент подготовки обзора

Описание

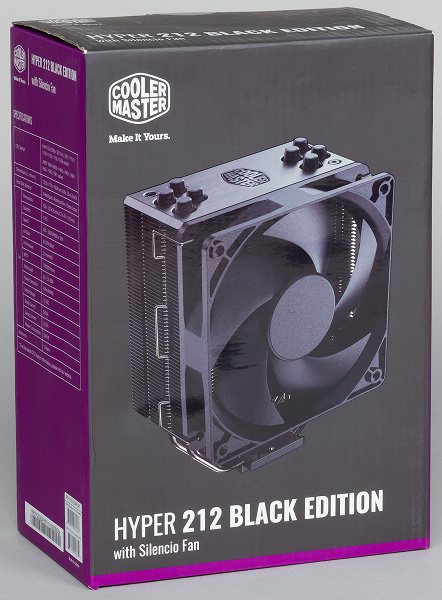

Поставляется процессорный охладитель Cooler Master Hyper 212 Black Edition в красочно оформленной коробке из тонкого гофрированного картона.

На внешних плоскостях коробки не только изображен сам продукт, но и приведено его описание, перечислены технические характеристики, есть чертеж с главными размерами. Надписи преимущественно на английском, но основные особенности перечислены на нескольких языках, в том числе и на русском. Кулер в сборе помещен в защитный лоток из пластика, а крепеж и аксессуары расфасованы в пакетики и убраны в отдельную картонную коробочку.

В комплекте идет инструкция по установке в виде книжки-гармошки хорошего полиграфического качества. Информация в основном представлена в виде картинок и в переводе не нуждается. На сайте компании мы нашли ссылки на описание и инструкцию в виде файлов PDF.

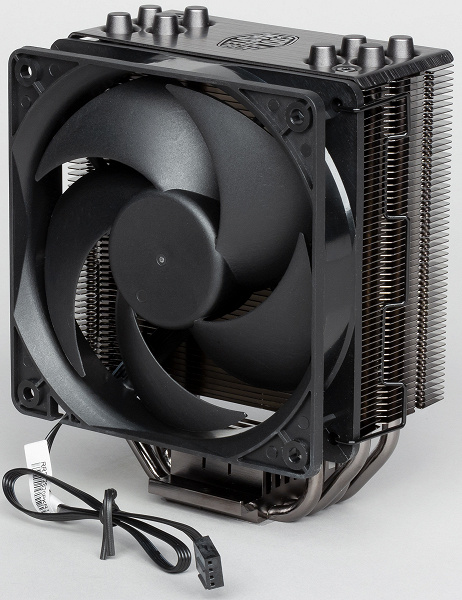

Кулер оснащен вынесенным радиатором, к которому тепло от процессора передается по четырем тепловым трубкам. Трубки, разумеется, медные. У основания теплосъемника трубки сплющены и впрессованы в канавки. Теплосъемник изготовлен из алюминия. Ребра сверху на теплосъемнике в какой-то степени улучшают производительность кулера.

Трубки сошлифованы в практически идеальную плоскость вместе с основанием теплосъемника и отполированы. До установки подошва защищена пластиковой пленкой.

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с термопастой MasterGel Pro, количества которой явно хватит не на один раз. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

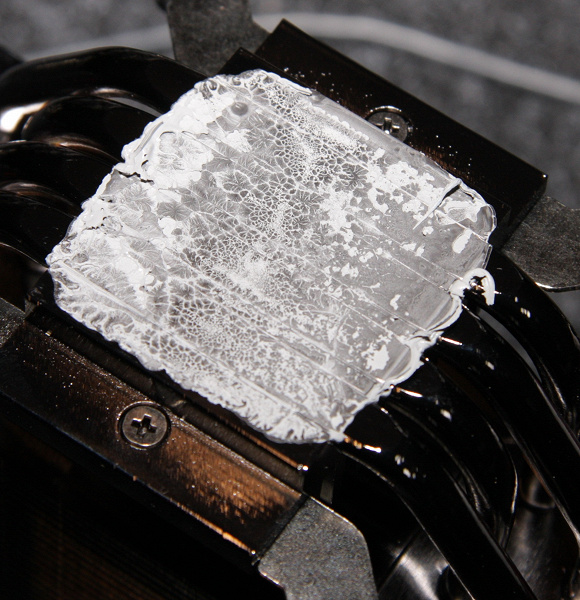

И на подошве теплосъемника:

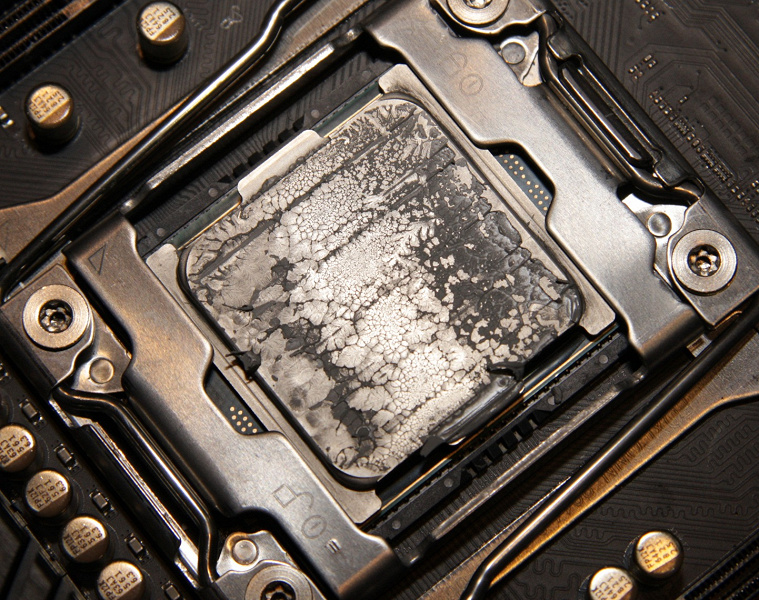

Видно, что термопаста распределилась очень тонким почти по всей плоскости крышки процессора, а ее избыток выдавился по краям. Очевидно, что в данном случае с термопастой сложно переборщить, так как ее избытки выдавливаются за плоскость подошвы. Отметим, что свежая и после тестов данная термопаста относительно жидкая, липкая и чуть тягучая, она выдавливается гораздо легче, чем счищается.

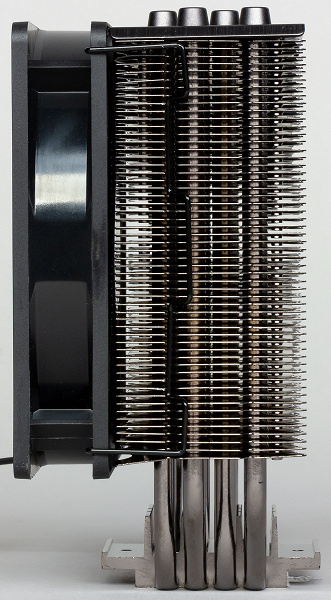

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

Сверху на кулере закреплена алюминиевая пластина толщиной 1 мм, в центральный вырез которой вставлен рельефный металлический логотип производителя. Из отверстий в этой пластине выглядывают алюминиевые колпачки, прикрывающие торцы тепловых трубок. Пластина и колпачки анодированы и выкрашены в черный цвет. Остальные металлические детали радиатора — основание, трубки и ребра — имеют стойкое гальваническое покрытие (никелированы) темного, почти черного цвета. Как утверждает производитель, темный цвет улучшает охлаждение радиатора за счет излучения.

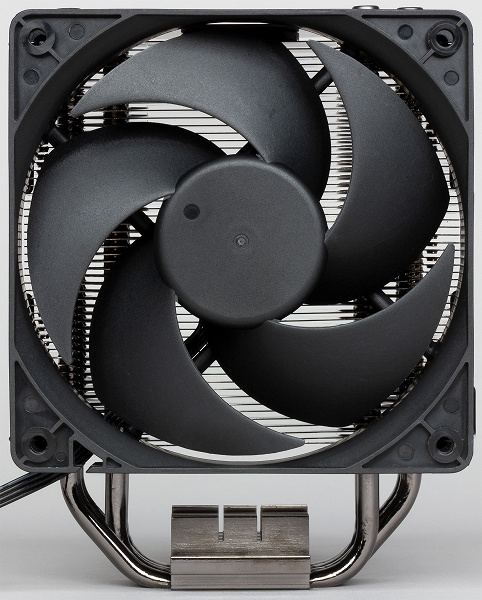

По ширине габариты вентилятора чуть-чуть больше рабочей плоскости радиатора, а по высоте радиатор совсем немного меньше внутреннего диаметра рамки вентилятора, поэтому лишь пренебрежимо малая часть воздушного потока проходит мимо пластин.

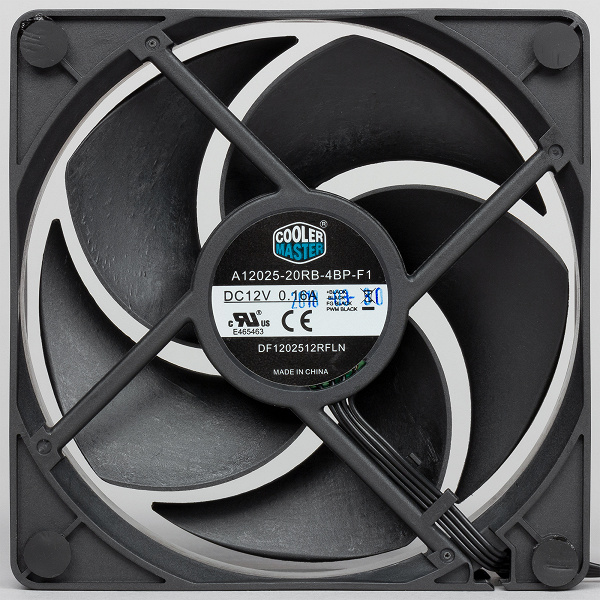

Типоразмер комплектного вентилятора 120 мм. Высота рамки 25 мм. Вентилятор прижимается к радиатору двумя стальными скобками со стойкой черной эмалью. На отверстия в проушинах вентилятора со стороны радиатора наклеены небольшие круглые накладки из резины. Эти упругие элементы по идее должны снижать шум от вибрации, но на практике ничего этого не будет, так как масса вентилятора и жесткость виброгасящих элементов позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколь либо значимых антивибрационных свойств. К тому же скобы зацепляются рамку вентилятора и за пластины радиатора — эти жесткие связи вообще исключают какую-либо виброразвязку даже в теории. Но хотя бы исключен вариант дребезга из-за неплотного прилегания.

Вентилятор кулера имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля. Кабель просто плоский и не заключен в плетеную оболочку, что очень удобно.

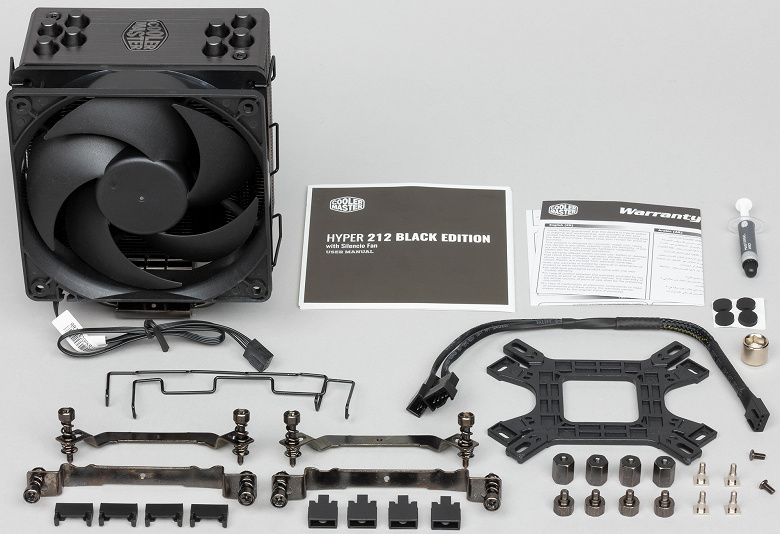

В комплекте поставки есть еще две скобки для крепления вентилятора, 4 упругие накладки и кабель-разветвитель для питания вентиляторов. Производитель предлагает использовать все это для установки второго вентилятора с другой стороны радиатора и работающего на выдув. Тем самым можно увеличить производительность кулера.

Металлические детали крепежа на процессор изготовлены из закаленной стали и имеют стойкое гальваническое покрытие. Крепление на процессор относительно удобное, чего не скажешь о скобках для вентилятора. Пластиковые скобки, встречающиеся в некоторых моделях кулеров от данного производителя, в разы удобнее.

Кулер довольно компактный, и в случае использованной в тестах материнской платы не нависает над разъемами для установки модулей оперативной памяти.

Тестирование

Ниже в сводной таблице приведем результаты измерений ряда параметров.

Характеристика	Значение
Высота, мм	156
Ширина, мм	125
Глубина, мм	77 (без подошвы)
Масса охладителя, г	703 (с комплектом креплений на LGA 2011)
Толщина ребер радиатора, мм (примерно)	0,4
Высота оребрения, мм	108
Длина кабеля вентилятора, мм	300
Длина разветвителя, мм	227 (два хвоста по 96 мм)

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года». В данном тестировании в качестве программы, загружающей процессор, мы использовали тест Stress FPU из пакета AIDA64.

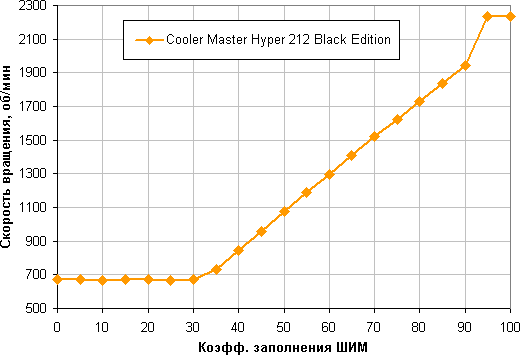

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Диапазон регулировки не очень широкий от 30% до 95% с плавным и практически линейным ростом скорости вращения на большей части зависимости. При снижении коэффициента заполнения (КЗ) до 0 вентилятор не останавливается. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

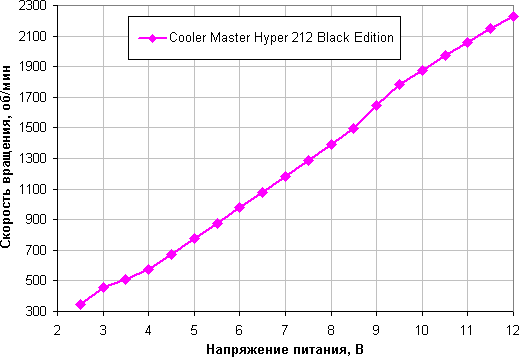

Регулировка с помощью напряжения позволяет получить устойчивое вращение на более низких скоростях. Вентилятор останавливается при снижении напряжения до 2,1 В и запускается от 2,2 В.

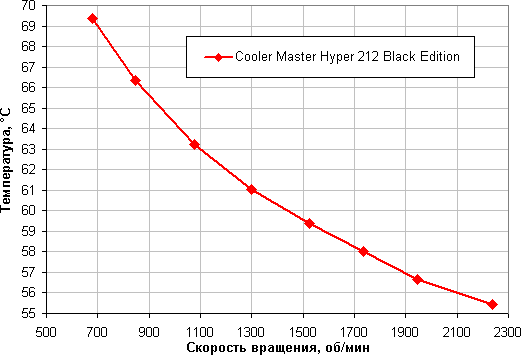

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора кулера

В этом тесте наш процессор с TDP 140 Вт не перегревается даже на минимальной скорости вращения вентилятора, достигаемой с помощью только ШИМ.

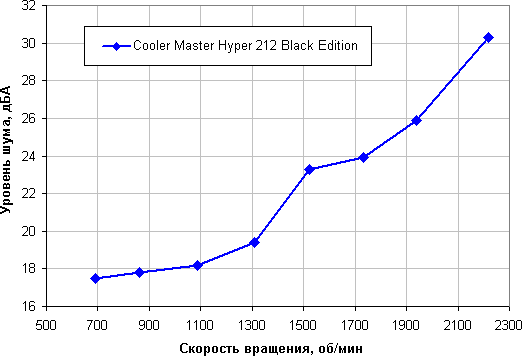

Определение уровня шума в зависимости от скорости вращения вентилятора кулера

В этом тесте мы изменяли только КЗ, зафиксировав напряжение на уровне 12 В. Перегиб на графике выявляет какие-то резонансные процессы — впрочем, в данном случае выраженного гула или неприятных призвуков нет. Этот кулер можно считать тихим устройством. Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов в корпусе, в блоке питания и на видеокарте и жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным.

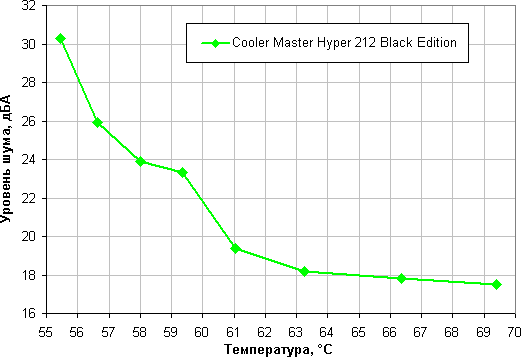

Построение зависимости уровня шума от температуры процессора при полной загрузке

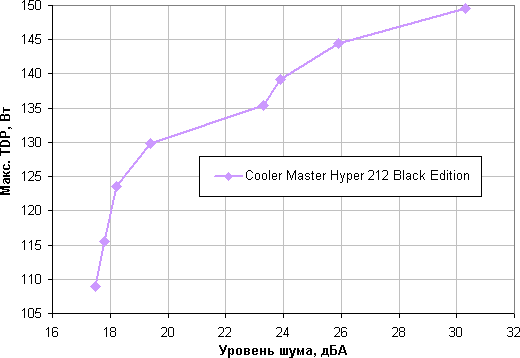

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха внутри корпуса может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями построим зависимость реальной максимальной мощности, потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим, что примерная максимальная мощность процессора, соответствующего этому уровню, составляет порядка 140 Вт. Для относительно небольшого воздушного кулера с одним вентилятором это хороший результат. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Гипотетически, если не обращать внимания на уровень шума, предел мощности можно увеличить где-то до 150 Вт.

Выводы

Наше тестирование показало, что кулер Cooler Master Hyper 212 Black Edition можно использовать с процессорами, имеющими реальное потребление порядка 140 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C и при условии максимальной нагрузки все равно будет сохраняться очень низкий уровень шума — 25 дБА и ниже. К достоинствам кулера следует отнести строгий дизайн, хорошее качество изготовления, удобный крепеж кулера на процессор, габариты, не препятствующие установке модулей памяти с высокими радиаторами, хорошую комплектацию. Кулер можно рекомендовать тем пользователям, которым нужно хорошее малошумное охлаждение и не нужны мигания и разноцветности.
