TCP/IP протокол — что это такое и как работает

Для стабильной и правильной работы устройств, объединенных в общую сеть, были созданы специальные наборы правил, которые обеспечивают их взаимодействие.

Эти наборы или по-другому стеки правил и называют общим названием TCP/IP протоколами, за исключением лишь нескольких стран, где вместо них применяют другие стандарты.

Надеюсь вам был интересен материал о том, что такое ip адрес, сейчас мы подробно разберем, что означает данный термин, зачем он нужен и как вообще работает.

Что такое TCP/IP

TCP/IP — это набор протоколов, специальных правил, которые упорядочивают и обеспечивают надежный обмен информацией среди устройств, объединенных в сеть. Это может быть локальная сетка из двух компьютеров, так и глобальная паутина.

Полностью пишется, как, Transmission Control Protocol/Internet Protocol, что в переводе означает — Протокол управления передачи/Интернета.

Позволяет взаимодействовать между собой устройствам, находящимся в разных сетях и с различными операционными системами, например, между Windows, Mac OS, Linux и т.д.

Название данного стека — набора правил сложилось из основных двух:

• Протокол IP — берет на себя задачу по адресации, определяет, где в передаваемых данных: адрес, содержимое.
• Протокол TCP — обеспечивает и контролирует надежную передачу информации и ее целостность.

Также включает в себя и другие, но так, как эти являются базовыми, закрепилось именно такое называние. Как видите, все оказалось довольно просто.

Как работает TCP/IP — принцип работы

У каждого компьютера и ноутбука в сети есть свой уникальный ip адрес. Программы, которые используются на компьютере применяют свой уникальный порт для их идентификации. Порт необходим, чтобы программы различали друг друга, т.к. только по айпи будет не понятно, какой софт запрашивает информацию и куда ее следует отправлять.

Так обмениваются между собой программы по сети:

Программа 1 — отправитель:
IP адрес: 192.168.0.32
Порт: 2054

Программа 2 — получатель:
IP адрес: 192.168.0.34
Порт: 2071

Пересылаемые данные пакета:
— — —

IP — это уникальный адрес компьютера. Порт — это идентификатор приложение установленного на нем. Связка, IP + порт называется — сокет.

Стек протоколов TCP/IP

Стек разделяется на четыре уровня, в каждом из которых свои протоколы. Все они функционируют одновременно, поэтому у каждого есть свои правила, чтобы они работали без перебоев и конфликтов.

1. Прикладной / Для приложений. Это: HTTP, SMTP, DNS, FTP и т.д. Т.е. Веб, почта, передача файлов и прочее.
2. Транспортный. Это: TCP, UPD и т.д. Отвечает за связь между компьютерами и за доставку данных.
3. Сетевой (межсетевой). IP, IGMP и т.д. Отвечает за адресацию.
4. Канальный / Сетевые интерфейсы. Это: Ethernet, Wi-Fi, DSL.

На этом стеке и реализовано все взаимодействие пользователей в IP сетях. Также, существуют и другие стеки: OSI, IPX/SPX, IPX/SPX.

В заключение

Вот вы и узнали, что это такое, постарался объяснить все просто, для «чайников». Следующие материалы также будут посвящены технологии передачи данных в интернете.

Источник

Что такое TCP/IP и зачем они нужны

Рассказ о протоколе, на котором работает весь интернет

В одной из предыдущих статей мы выяснили, что такое как таковой протокол в ИТ и зачем он нужен. Кратко так:

• Компьютеры могут общаться между собой.
• Для этого им нужно договориться о языке общения — это и есть протокол.
• Протоколы бывают физическими — какие вольты, амперы, радиочастоты и модуляции использовать оборудованию.
• Протоколы бывают логическими — как понимать сигналы, закодированные в этих вольтах и модуляциях.
• Существует целый стек протоколов — как многослойный пирог. В фундаменте там вольты и амперы, потом основы языка, потом сложные конструкции языка и на самой верхушке — как должны общаться приложения. Этот стек (или модель) называют OSI — Open Systems Interconnection Model.

Сегодня поговорим о протоколах TCP/IP — именно они отвечают за работу всего интернета и позволяют нам отправлять запросы на сервер в другой стране и получать в ответ гифки, музыку и всё остальное.

Коротко: что такое и зачем нужны TCP/IP

1. TCP/IP — это названия протоколов, которые лежат в основе интернета. Благодаря им компьютеры обмениваются данными, не мешая друг другу.
2. TCP отвечает за передачу данных, а IP — за то, чтобы эти данные попали по нужному адресу.
3. В TCP встроено подтверждение получения, поэтому при хорошей связи данные точно дойдут до получателя.

Что такое TCP/IP

TCP/IP — общее стандартное название двух протоколов, TCP и IP. Они стоят рядом потому, что вместе эти протоколы образуют универсальный стек протоколов передачи данных.

TCP — это протокол управления передачей (Transmission Control Protocol). Его задача — управлять отправкой данных и следить за тем, чтобы они были гарантированно приняты получателем. Именно гарантия получения данных и сделала этот протокол таким востребованным. Про гарантированную доставку расскажем чуть позже.

IP — протокол, который отвечает за адресацию: чтобы нужные данные долетели до нужного компьютера. Его основная задача — логически соединить компьютеры между собой, чтобы можно было отправлять данные от одного к другому. Для этого он выделяет IP-адреса, строит маршруты доставки пакетов, а главное — умеет организовать передачу данных с помощью пакетов.

• IP-протокол знает, ЧТО нужно сделать, чтобы доставить данные от одного компьютера к другому;
• а TCP-протокол знает, КАК это сделать и при этом убедиться, что получатель точно получил все свои пакеты.

Пакетная передача данных

Когда один компьютер хочет передать что-то другому, то он не отправляет байт за байтом по очереди. Вместо этого он отправляет данные мелкими порциями, а получатель собирает из них исходные данные. Этим как раз занимается IP-протокол — разбивает всё на части и склеивает заново, потому что каждый пакет пронумерован.

Пакет может быть размером от 1 до 64 килобайт, но в нём всегда есть несколько обязательных полей — по ним протокол понимает, кому какие данные нужно передать.

Когда пакет проходит от одного компьютера к другому, к нему каждый компьютер добавляет свой адрес — как наклейку на чемодане при авиапутешествиях. Эта последовательность адресов помогает потом понять, куда именно отправить ответ и каким путём он может пройти.

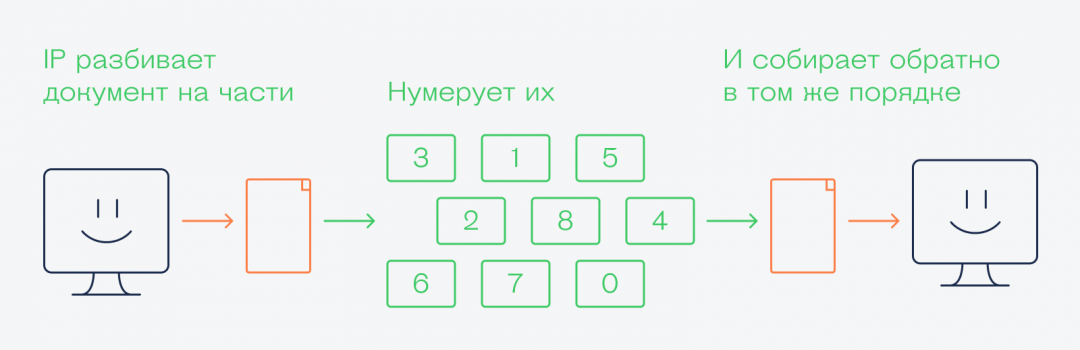

Протокол IP разбивает исходные данные на пронумерованные пакеты В каждом пакете: адреса отправителя и получателя, служебная информация, номер пакета и сами данные. Так получатель сможет собрать исходные данные и ответить, что они дошли без потерь

Гарантированная доставка пакетов

Протокол TCP следит за тем, пришли к получателю отправленные данные или нет и нужно ли их отправить заново. Для этого в нём есть механизм подтверждения: после очередной порции данных получатель отправляет сигнал, что данные получены, а отправитель дожидается этого сигнала.

Если сигнала подтверждения нет, то протокол отправляет этот же пакет данных ещё раз — мало ли что. Если подтверждения нет несколько раз подряд, то протокол выдаёт сообщение об ошибке и закрывает соединение.

Тут всё прошло удачно: получатель подтвердил доставку пакетов Тут получатель не принимает пакеты. Хорошо, что отправитель это вовремя понял

Но если подтверждать получение каждого пакета, то на это будет уходить очень много времени: при скорости сети в 100 мегабит в секунду реальная скорость передачи данных будет около 50 килобит в секунду. А всё потому, что отправитель не будет передавать новые данные, пока не получит подтверждение по предыдущему пакету. В итоге почти всё время сеть будет занята не передачей данных, а подтверждениями и подтверждениями подтверждений.

Чтобы не было таких задержек, в протоколе предусмотрели кумулятивное и выборочное подтверждение:

• В кумулятивном получатель подтверждает приём последнего пакета и всех предыдущих.
• В выборочном — подтверждает диапазон пакетов, которые он получил. Если какого-то пакета нет в подтверждении, отправитель посылает его заново.

По умолчанию используется кумулятивное подтверждение, например, каждых 100 пакетов:

Пример кумулятивного подтверждения отправки 100 пакетов

И что с того?

Связка протоколов TCP/IP делает так, чтобы мы могли отправить данные куда-то в интернет и они точно дошли. Всё это происходит быстро, незаметно для нас, где-то в глубинах наших компьютеров и телефонов.

При этом связка TCP/IP — не единственная, которая бывает. Например, есть ещё протокол UDP, который чаще используется в потоковой передаче видео — там нет подтверждения получения пакетов, просто данные льются без конца.

Если вы не инженер или не разработчик сетевых систем, вам не нужно в этом разбираться — вы просто пользуетесь этим каждый день. Но зато теперь вы знаете, как это работает.

Источник

Какую функцию выполняет протокол tcp ip

это аббревиатура термина Transmission Control Protocol/Internet Protocol (Протокол управления передачей/Протокол Internet). В терминологии вычислительных сетей протокол — это заранее согласованный стандарт, который позволяет двум компьютерам обмениваться данными. Фактически TCP/IP не один протокол, а несколько. Именно поэтому вы часто слышите, как его называют набором, или комплектом протоколов, среди которых TCP и IP — два основных.

Программное обеспечение для TCP/IP, на вашем компьютере, представляет собой специфичную для данной платформы реализацию TCP, IP и других членов семейства TCP/IP. Обычно в нем также имеются такие высокоуровневые прикладные программы, как FTP (File Transfer Protocol, Протокол передачи файлов), которые дают возможность через командную строку управлять обменом файлами по Сети.

Стек TCP/IP был разработан по инициативе Министерства обороны США более 20 лет назад для связи экспериментальной сети ARPAnet с другими сетями как набор общих протоколов для разнородной вычислительной среды. Большой вклад в развитие стека TCP/IP, который получил свое название по популярным протоколам IP и TCP, внес университет Беркли, реализовав протоколы стека в своей версии ОС UNIX. Популярность этой операционной системы привела к широкому распространению протоколов ТСР, IP и других протоколов стека. Сегодня этот стек используется для связи компьютеров всемирной информационной сети Internet, а также в огромном числе корпоративных сетей.

Стек TCP/IP на нижнем уровне поддерживает все популярные стандарты физического и канального уровней: для локальных сетей — это Ethernet, Token Ring, FDDI, для глобальных — протоколы работы на аналоговых коммутируемых и выделенных линиях SLIP, PPP, протоколы территориальных сетей Х.25 и 150К.

За долгие годы использования в сетях различных стран и организаций стек ТСР/IР вобрал в себя большое количество протоколов прикладного уровня. К ним относятся такие популярные протоколы, как протокол пересылки файлов РТР, протокол эмуляции терминала Ethernet почтовый протокол SMTP, используемый в электронной почте сети Ethernet гипертекстовые сервисы службы WWW и многие другие.

Сегодня стек ТСР/1Р представляет собой один из самых распространенных стеков транспортных протоколов вычислительных сетей. Действительно, только в сети Internet объединено около 10 миллионов компьютеров по всему миру, которые взаимодействуют друг с другом с помощью стека протоколов ТСР/IР.

Стремительный рост популярности Internet привел и к изменениям в расстановке сил в мире коммуникационных протоколов — протоколы ТСР/IР, на которых построен Internet, стали быстро теснить бесспорного лидера прошлых лет — стек IРХ/SРХ компании Nowell. Сегодня в мире общее количество компьютеров, на которых установлен стек ТСР/IР, сравнялось с общим количеством компьютеров, на которых работает стек IРХ/SРХ, и это говорит о резком перерыве в отношении администраторов локальных сетей к протоколам, используемым на настольных компьютерах, так как именно они составляют подавляющее число мирового компьютерного парка и именно на .них раньше почти везде работали протоколы компании Nowell, необходимые для доступа к файловым серверам NetWare. Процесс становления стека ТСР/IР в качестве стека номер один в любых типах сетей продолжается, и сейчас любая промышленная операционная система обязательно включает программную реализацию этого стека в своем комплекте поставки.

Хотя протоколы ТСР/IР неразрывно связаны с Internet и каждый из многомиллионной армады компьютеров Internet работает на основе этого стека, существует большое количество локальных, корпоративных и территориальных сетей, непосредственно не являющихся частями Internet в которых также используют протоколы ТСР/IР. Чтобы отличать их от Internet эта сети называют сетями ТСР/IР или просто IР-сетями.

Назначение TCP

TCP/IP — это средство для обмена информацией между компьютерами, объединенными в сеть. Не имеет значения, составляют ли они часть одной и той же сети или подключены к отдельным сетям. Не играет роли и то, что один из них может быть компьютером Cray, а другой Macintosh. TCP/IP — это не зависящий от платформы стандарт, который перекидывает мосты через пропасть, лежащую между разнородными компьютерами, операционными системами и сетями. Это протокол, который глобально управляет Internet, и в значительной мере благодаря сети TCP/IP завоевал свою популярность.

Основными протоколами стека, давшими ему название, являются протоколы IР и ТСР. Эти протоколы в терминологии модели 051 относятся к сетевому и транспортному уровням соответственно. IР обеспечивает продвижение пакета по составной сети, а ТСР гарантирует надежность его доставки.

Причина, по которой TCP/IP столь важен сегодня, заключается в том, что он позволяет самостоятельным сетям подключаться к Internet или объединяться для создания частных интрасетей. Вычислительные сети, составляющие интрасеть, физически подключаются через устройства, называемые маршрутизаторами или IP-маршрутизаторами .

Маршрутизатор — это компьютер, который передает пакеты данных из одной сети в другую. В интрасети, работающей на основе TCP/IP, информация передается в виде дискретных блоков, называемых IP-пакетами (IP packets) или IP-дейтаграммами (IP datagrams). Благодаря программному обеспечению TCP/IP все компьютеры, подключенные к вычислительной сети, становятся «близкими родственниками». По существу оно скрывает маршрутизаторы и базовую архитектуру сетей и делает так, что все это выглядит как одна большая сеть. Точно так же, как подключения к сети Ethernet распознаются по 48-разрядным идентификаторам Ethernet, подключения к интрасети идентифицируются 32-разрядными IP-адресами, которые мы выражаем в форме десятичных чисел, разделенных точками (например, 128.10.2.3). Взяв IP-адрес удаленного компьютера, компьютер в интрасети или в Internet может отправить данные на него, как будто они составляют часть одной и той же физической сети.

TCP/IP дает решение проблемы данными между двумя компьютерами, подключенными к одной и той же интрасети, но принадлежащими различным физическим сетям. Решение состоит из нескольких частей, причем каждый член семейства протоколов TCP/IP вносит свою лепту в общее дело. IP — самый фундаментальный протокол из комплекта TCP/IP — передает IP-дейтаграммы по интрасети и выполняет важную функцию, называемую маршрутизацией, по сути дела это выбор маршрута, по которому дейтаграмма будет следовать из пункта А в пункт B, и использование маршрутизаторов для «прыжков» между сетями.

Особенности TCP

Поскольку стек ТСР/IР изначально создавался для глобальной сети Internet он имеет много особенностей, дающих ему преимущество перед другими протоколами, когда речь заходит о построении сетей, включающих глобальные связи. В частности, очень полезным свойством, делающим возможным применение этого протокола в больших сетях, является его способность фрагментировать пакеты . Действительно, большая составная сеть часто состоит из сетей, построенных на совершенно разных принципах. В каждой из этих сетей может быть установлена собственная величина максимальной длины единицы передаваемых данных (кадра) . В таком случае при переходе из одной сети, имеющей большую максимальную длину, в сеть с меньшей максимальной длиной может возникнуть необходимость деления передаваемого кадра на несколько частей. Протокол IP стека ТСР/IР эффективно решает эту задачу.

Другой особенностью технологии ТСР/IР является гибкая система адресации , позволяющая более просто по сравнению с другими протоколами аналогичного назначения включать в интерсеть сети других технологий. Это свойство также способствует применению стека ТСР/IР для построения больших гетерогенных сетей.

В стеке ТСР/ IР очень экономно используются возможности широковещательных рассылок . Это свойство совершенно необходимо при работе на медленных каналах связи, характерных для территориальных сетей.

Сложности, связанные с использованием протокола

Однако, как и всегда, за получаемые преимущества надо платить, и платой здесь оказываются высокие требования к ресурсам и сложность администрирования IР-сетей. Мощные функциональные возможности протоколов стека ТСР/1Р требуют для своей реализации высоких вычислительных затрат. Гибкая система адресации и отказ от широковещательных рассылок приводят к наличию в IР-сети различных централизованных служб типа DNS, DHCP и т. п. Каждая из этих служб наделена на облегчение администрирования сети, в том числе и на облегчение конфигурирования оборудования, но в то же время сама требует пристального внимания со стороны администраторов.

Принцип работы

В интрасети , работающей на основе TCP/IP, информация передается в виде дискретных блоков, называемых IP-пакетами (IP packets) или IP-дейтаграммами (IP datagrams) . Благодаря программному обеспечению TCP/IP все компьютеры, подключенные к вычислительной сети, становятся «близкими родственниками». По существу оно скрывает маршрутизаторы и базовую архитектуру сетей и делает так, что все это выглядит как одна большая сеть. Точно так же, как подключения к сети Ethernet распознаются по 48-разрядным идентификаторам Ethernet, подключения к интрасети идентифицируются 32-разрядными IP-адресами, которые мы выражаем в форме десятичных чисел, разделенных точками (например, 128.10.2.3). Взяв IP-адрес удаленного компьютера, компьютер в интрасети или в Internet может отправить данные на него, как будто они составляют часть одной и той же физической сети.

TCP делит потоки данных на цепочки, которые называются TCP-сегментами , и передает их с помощью IP. В большинстве случаев каждый TCP-сегмент пересылается в одной IP-дейтаграмме. Однако при необходимости TCP будет расщеплять сегменты на несколько IP-дейтаграмм, вмещающихся в физические кадры данных, которые используют для передачи информации между компьютерами в сети. Поскольку IP не гарантирует, что дейтаграммы будут получены в той же самой последовательности, в которой они были посланы, TCP осуществляет повторную «сборку» TCP-сегментов на другом конце маршрута, чтобы образовать непрерывный поток данных. FTP и telnet — это два примера популярных прикладных программ TCP/IP, которые опираются на использование TCP.

TCP — надежный протокол, потому что он обеспечивает проверку на наличие ошибок и обмен подтверждающими сообщениями чтобы данные достигали своего места назначения заведомо без искажений.

Протоколы комплекта TCP/IP

Другие TCP/IP протоколы играют менее заметные, но в равной степени важные роли в работе сетей TCP/IP. Например, протокол определения адресов (Address Resolution Protocol, ARP) преобразует IP-адреса в физические сетевые адреса, такие, как идентификаторы Ethernet. Родственный протокол — протокол обратного преобразования адресов (Reverse Address Resolution Protocol, RARP) — выполняет обратное действие, преобразуя физические сетевые адреса в IP-адреса. Протокол управления сообщениями Internet (Internet Control Message Protocol, ICMP) представляет собой протокол сопровождения, который использует IP для обмена управляющей информацией и контроля над ошибками, относящимися к передаче пакетов IP. Например, если маршрутизатор не может передать IP-дейтаграмму, он использует ICMP, с тем чтобы информировать отправителя, что возникла проблема. Краткое описание некоторых других протоколов, которые «прячутся под зонтиком» TCP/IP, приведено во врезке.

Краткое описание протоколов семейства TCP/IP с расшифровкой аббревиатур

ARP (Address Resolution Protocol, протокол определения адресов): конвертирует 32-разрядные IP-адреса в физические адреса вычислительной сети, например, в 48-разрядные адреса Ethernet.

FTP (File Transfer Protocol, протокол передачи файлов): позволяет передавать файлы с одного компьютера на другой с использованием TCP-соединений. В родственном ему, но менее распространенном протоколе передачи файлов — Trivial File Transfer Protocol (TFTP) — для пересылки файлов применяется UDP, а не TCP.

ICMP (Internet Control Message Protocol, протокол управляющих сообщений Internet): позволяет IP-маршрутизаторам посылать сообщения об ошибках и управляющую информацию другим IP-маршрутизаторам и главным компьютерам сети. ICMP-сообщения «путешествуют» в виде полей данных IP-дейтаграмм и обязательно должны реализовываться во всех вариантах IP.

IGMP (Internet Group Management Protocol, протокол управления группами Internet): позволяет IP-дейтаграммам распространяться в циркулярном режиме (multicast) среди компьютеров, которые принадлежат к соответствующим группам.

IP (Internet Protocol, протокол Internet): низкоуровневый протокол, который направляет пакеты данных по отдельным сетям, связанным вместе с помощью маршрутизаторов для формирования Internet или интрасети. Данные «путешествуют» в форме пакетов, называемых IP-дейтаграммами.

RARP — Reverse Address Resolution Protocol, протокол обратного преобразования адресов: преобразует физические сетевые адреса в IP-адреса.

SMTP (Simple Mail Transfer Protocol, простой протокол обмена электронной почтой): определяет формат сообщений, которые SMTP-клиент, работающий на одном компьютере, может использовать для пересылки электронной почты на SMTP-сервер, запущенный на другом компьютере.

TCP (Transmission Control Protocol, протокол управления передачей): протокол ориентирован на работу с подключениями и передает данные в виде потоков байтов. Данные пересылаются пакетами — TCP-сегментами, — которые состоят из заголовков TCP и данных. TCP — «надежный» протокол, потому что в нем используются контрольные суммы для проверки целостности данных и отправка подтверждений, чтобы гарантировать, что переданные данные приняты без искажений.

UDP (User Datagram Protocol, протокол пользовательских дейтаграмм): протокол, не зависящий от подключений, который передает данные пакетами, называемыми UDP-дейтаграммами. UDP — «ненадежный» протокол, поскольку отправитель не получает информацию, показывающую, была ли в действительности принята дейтаграмма.

Структура взаимосвязей протоколов семейства TCP/IP.

Архитектура TCP

Проектировщики вычислительных сетей часто используют семиуровневую модель ISO/OSI (International Standards Organization/Open Systems Interconnect, Международная организация по стандартизации/ Взаимодействие открытых систем), которая описывает архитектуру сетей. Каждый уровень в этой модели соответствует одному уровню функциональных возможностей сети. В самом основании располагается физический уровень , представляющий физическую среду, по которой «путешествуют» данные, — другими словами, кабельную систему вычислительной сети. Над ним имеется канальный уровень , или уровень звена данных, функционирование которого обеспечивается сетевыми интерфейсными платами. На самом верху размещается уровень прикладных программ , где работают программы, использующие служебные функции сетей.

На рисунке показано, как TCP/IP согласуется с моделью ISO/OSI. Этот рисунок также иллюстрирует уровневое строение TCP/IP и показывает взаимосвязи между основными протоколами. При переносе блока данных из сетевой прикладной программы в плату сетевого адаптера он последовательно проходит через ряд модулей TCP/IP. При этом на каждом шаге он доукомплектовывается информацией, необходимой для эквивалентного модуля TCP/IP на другом конце цепочки. К тому моменту, когда данные попадают в сетевую плату, они представляют собой стандартный кадр Ethernet, если предположить, что сеть основана именно на этом интерфейсе. Программное обеспечение TCP/IP на приемном конце воссоздает исходные данные для принимающей программы путем захвата кадра Ethernet и прохождения его в обратном порядке по набору модулей TCP/IP. (Один из наилучших способов разобраться во внутреннем устройстве TCP/IP стоит в использовании программы-«шпиона», чтобы найти внутри кадров, «пролетающих» по сети, информацию, добавленную различными модулями TCP/IP.)

Уровни сетей и протоколы TCP/IP

В левой части этой диаграммы показаны уровни модели ISO/OSI. Правая часть диаграммы иллюстрирует корреляцию TCP/IP с этой моделью.

Для иллюстрации роли, которую TCP/IP играет в вычислительных сетях в реальном мире, рассмотрим, что происходит, когда Web-браузер использует HTTP (HyperText Transfer Protocol, протокол передачи гипертекста) для извлечения страницы HTML-данных из Web-сервера, подключенного к Internet. Для формирования виртуального подключения к серверу браузер использует абстракцию программного обеспечения высокого уровня, называемую гнездом (socket). А чтобы извлечь страницу Web, он посылает на сервер команду GET HTTP, записывая ее в гнездо. Программное обеспечение гнезда, в свою очередь, применяет TCP для пересылки битов и байтов, составляющих команду GET на Web-сервер. TCP сегментирует данные и передает отдельные сегменты модулю IP, который пересылает сегменты в дейтаграммах на Web-сервер.

Модуль IP

Для отправляемых IP-пакетов, поступающих от модулей верхнего уровня, модуль IP должен определить способ доставки — прямой или косвенный — и выбрать сетевой интерфейс. Этот выбор делается на основании результатов поиска в таблице маршрутов.

Для принимаемых IP-пакетов, поступающих от сетевых драйверов, модуль IP должен решить, нужно ли ретранслировать IP-пакет по другой сети или передать его на верхний уровень. Если модуль IP решит, что IP-пакет должен быть ретранслирован, то дальнейшая работа с ним осуществляется так же, как с отправляемыми IP-пакетами.

Входящий IP-пакет никогда не ретранслируется через тот же сетевой интерфейс, через который он был принят.

Решение о маршрутизации принимается до того, как IP-пакет передается сетевому драйверу, и до того, как происходит обращение к ARP-таблице.

IP-адрес

Менеджер сети присваивает IP-адреса машинам в соответствии с тем, к каким IP-сетям они подключены. Старшие биты 4-х байтного IP-адреса определяют номер IP-сети. Оставшаяся часть IP-адреса — номер узла (хост — номер). Для машины из табл.1 с IP-адресом 223.1.2.1 сетевой номер равен 223.1.2, а хост-номер — 1. Напомним, что IP-адрес узла идентифицирует точку доступа модуля IP к сетевому интерфейсу, а не всю машину.

Существуют 5 классов IP-адресов, отличающихся количеством бит в сетевом номере и хост-номере. Класс адреса определяется значением его первого октета.

В таблице1 приведено соответствие классов адресов значениям первого октета и указано количество возможных IP-адресов каждого класса.
