Обзор и тестирование видеокарты ASUS GeForce GT 630 2 ГБ DDR3
Вслед за видеокартами на базе «новых» графических процессоров NVIDIA GeForce GT 610 и NVIDIA GeForce GT 620 в нашу тестовую лабораторию попала бюджетная новинка производства компании ASUS, на примере которой мы имеем возможность детальнее изучить особенности еще одного недавно анонсированного GPU — NVIDIA GeForce GT 630. В предыдущих материалах мы уже упоминали о том, что на теперешний момент линейка графических адаптеров NVIDIA GeForce GT 600 представляет собой лишь переименованные модели предыдущих поколений, в основе которых лежат графические чипы на базе архитектуры Fermi. В частности графический процессор GeForce GT 630 производится с соблюдением норм 40 нм технологического процесса и на самом деле является переименованным GeForce GT 440 (GF108) с 128-битной шиной памяти.
NVIDIA GeForce GT 620
NVIDIA GeForce GT 630
NVIDIA GeForce GT 430
NVIDIA GeForce GT 440
AMD Radeon HD 6570
Количество потоковых процессоров
Блоки растеризации (ROP)
Частота графического процессора, МГц
Шейдерная частота, МГц
Частота видеопамяти, МГц
900 для DDR3 и 1600 для GDDR5
900 для DDR3 и 1600 для GDDR5
900 для DDR3 и 2000 для GDDR5
Объём памяти, Мбайт
Интерфейс видеопамяти, бит
Потребляемая мощность, Вт
Из данных таблицы мы видим, что наиболее существенным отличием NVIDIA GeForce GT 630 от GeForce GT 440 является отсутствие версии новинки с 512 МБ памяти. На наш взгляд, это оправданный ход со стороны маркетологов NVIDIA, ведь сегодня большинство пользователей вряд ли согласятся приобрести видеоускоритель с объемом памяти меньше 1 ГБ, несмотря на то, что бюджетные решения всё еще редко получают практическую пользу от установки такого объема. Итак, от краткого теоретического вступления переходим к практическому тестированию видеокарты ASUS GeForce GT 630 2GB DDR3 (ASUS GT630-2GD3), которая оснащается 2 ГБ памяти стандарта DDR3 и ориентирована на наиболее экономных геймеров и обладателей мультимедийных домашних ПК начального и среднего уровня.
ASUS GeForce GT 630 2 ГБ DDR3
(ASUS GT630-2GD3)
Количество универсальных шейдерных процессоров
DirectX 11 (Shader Model 5.0), OpenGL 4.2
Частота графического ядра, МГц
Частота шейдерного блока, МГц
Частота памяти (эффективная), МГц
Объём памяти, МБ
Ширина шины памяти, бит
До 2560 x 1600 (Dual-link DVI)
До 1920×1080 (HDMI)
До 2048×1536 (VGA)
Интерфейсы вывода изображения
DVI-I (Dual-link DVI), HDMI 1,4a, VGA
Передача звука Dolby TrueHD и DTS-HD Master Audio
Поддержка HDCP и декодирования HD-видео
Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC
Минимальные требования к блоку питания, Вт
В сравнении с «эталонным» NVIDIA GeForce GT 630, рассматриваемая видеокарта производства компании ASUS отличается не только применением фирменной системы охлаждения, но также использованием удвоенного объема видеопамяти, что, разумеется, является больше маркетинговым, нежели практическим достоинством. Дизайн печатной платы даже на первый взгляд также ощутимо отличается от «референсного» варианта, предлагаемого инженерами NVDIA. Остальные характеристики графического ускорителя ASUS GT630-2GD3 не отличаются от рекомендаций специалистов калифорнийской компании, а это позволяет предположить, что уровень производительности этого решения не будет существенно отличаться от «эталонного». Подробнее о быстродействии в современных приложениях и других особенностях ASUS GeForce GT 630 мы расскажем в соответствующих частях материала, а сейчас традиционно скажем несколько слов об упаковке.
Графический ускоритель ASUS GeForce GT 630 поставляется в небольшой картонной коробке, оформление которой характерно для нового поколения видеокарт на базе чипсетов NVIDIA GeForce производства компании ASUS. На лицевой стороне упаковки присутствуют упоминания об объеме и типе используемой видеопамяти, улучшенной системе охлаждения, а также поддержке управления параметрами графического ускорителя с помощью фирменной утилиты GPU Tweak. Наибольшее внимание дизайнеры уделили соответствию применяемой элементной базы концепции Super Alloy Power.
На обратной стороне упаковки производитель разместил основные спецификации видеокарты на 12 языках (включая русский), краткую схему подключения дисплеев с различными интерфейсами, описание стандарта Super Alloy Power и еще одно упоминание о применении фирменного кулера. Его основными особенностями является специальная форма радиатора, препятствующая скоплению пыли между ребрами, а также использование вентилятора, который имеет на 25 % более долгий срок службы в сравнении с аналогичными продуктами.
Список системных требований к компьютеру, в который планируется установка ASUS GeForce GT 630 2 ГБ DDR3, расположен на одной из боковых сторон упаковки. Исходя из рекомендации на коробке, блок питания в такой системе должен обладать мощностью не менее 450 Вт и быть способным выдавать до 40 А по линии 12 В. Принимая во внимание, что ни один из существующих 450 Вт блоков питания не сможет выдавать 40 А по цепи 12 В (40А*12В=480 Вт), здесь мы явно столкнулись с опечаткой. Пиковое энергопотребление рассматриваемой видеокарты не превышает 65 Вт, а значит, качественного источника питания мощностью 250-300 Вт будет вполне достаточно для подавляющего большинства систем с таким ускорителем.
Комплект поставки видеокарты ASUS GeForce GT 630 2 ГБ DDR3 включает лишь диск с драйверами и утилитами, а также руководство пользователя. Для бюджетного решения стоимостью около $75 такой набор аксессуаров является вполне типичным.
Для вывода изображения на видеокарте ASUS GeForce GT 630 предусмотрены следующие интерфейсы:
- 1x Dual-Link DVI;
- 1х HDMI 1.4a (с возможностью передачи 7.1-канального звука);
- 1х VGA.
Для современного HTPC, медиацентра или домашнего ПК начального уровня такой конфигурации видеовыходов будет более чем достаточно. В большинстве случаев предлагаемый набор портов позволит подключить монитор, плазменную панель или проектор без использования дополнительных переходников, что, безусловно, можно отнести к достоинствам рассматриваемого решения.

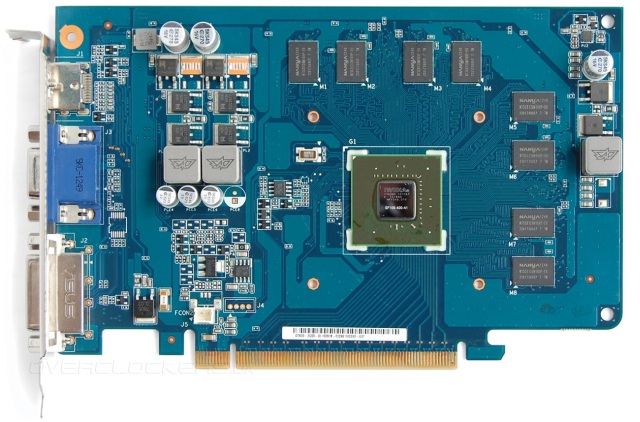

Печатная плата графического ускорителя ASUS GeForce GT 630 2 ГБ DDR3 выполнена на текстолите синего цвета, а дизайн и расположение элементов на ней заметно отличаются от «эталонного» образца, разработанного инженерами NVDIA. Длина PCB составляет всего 193 мм, что обеспечивает хорошую совместимость рассматриваемого решения даже с небольшими современными корпусами формата Micro- или Mini- Tower.
Система стабилизации питания выполнена по схеме 2+1 фазы (для GPU и чипов памяти соответственно) с применением простого ШИМ-контроллера uP6223 производства компании uPI Semiconductor. Видеокарта ASUS GeForce GT 630 2 ГБ DDR3 не оснащена разъемами для дополнительного питания, а в режиме максимальной нагрузки она потребляет не более 65 Вт.
Ещё раз отметим, что разработчики обращают отдельное внимание на применение при производстве графического ускорителя ASUS GeForce GT 630 качественной элементной базы, которая соответствует концепции Super Alloy Power — дросселей с ферритовыми сердечниками и качественных твердотельных конденсаторов. Это должно обеспечить долгий срок службы видеокарты, снизить тепловыделение цепей питания и улучшить разгонный потенциал. Даже для бюджетного графического адаптера, не ориентированного на оверклокинг, качественная элементная база, безусловно, является весомым достоинством.

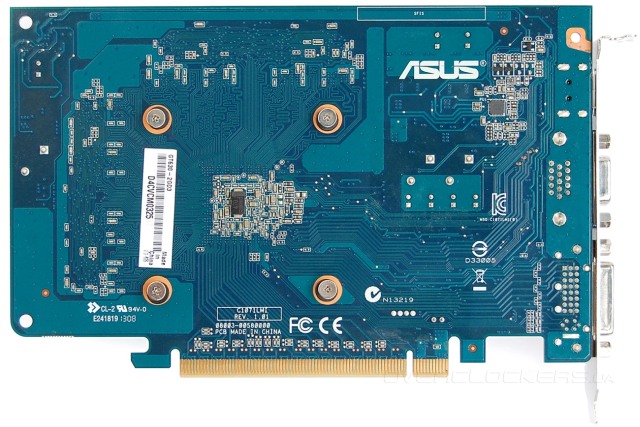

Обратная сторона печатной платы практически лишена элементов, за исключением распаянного здесь ШИМ-котроллера, а также танталового конденсатора, расположенного напротив GPU. Разъём для подключения мостика SLI вполне закономерно отсутствует, ведь видеокарта ASUS GeForce GT 630 позиционируется производителем как энергоэффективное решение для систем начального уровня не ориентированных на активное игровое применение.
Центральной частью видеокарты ASUS GeForce GT 630 является графический чип NVIDIA GF108-400-A1 (архитектура Fermi), производимый по нормам 40 нм технологического процесса. Напомним, что в варианте для GeForce GT 630 (GeForce GT 440) он включает 96 универсальных шейдерных процессоров (или ядер CUDA по терминологии NVIDIA) и 4 блока растеризации, а обмен данными с памятью осуществляется по шине шириной 128 бит. Остальные его характеристики приведены на скриншоте выше.
Как мы уже отмечали выше, увеличенный до 2 ГБ объем видеопамяти является одной из ключевых особенностей рассматриваемой видеокарты. Память набрана с помощью 8-ми чипов по 256 МБ с маркировкой 2GKI2 D9PRS. Микросхемы произведены известной американской компанией Micron и согласно документации имеют номинальную эффективную частоту 1866 МГц. Принимая во внимание, что на графическом ускорителе ASUS GT630-2GD3 чипы памяти изначально функционируют на частоте 1800 МГц, вряд ли нам удастся ощутимо ускорить их с помощью оверклокинга.
Система охлаждения видеокарты ASUS GeForce GT 630 2 ГБ DDR3 имеет довольно привычный внешний вид и блокирует соседний слот расширения. Под пластиковым кожухом со встроенным 80 мм вентилятором скрыт алюминиевый радиатор средних размеров, который контактирует с GPU через толстый слой термопасты.
Чипы памяти и силовые элементы системы питания не имеют контакта с основным радиатором и не снабжены дополнительным охлаждением, что может негативно сказаться на разгонном потенциале решения, однако для целевой аудитории карт на GeForce GT 630 это вряд ли имеет большое значение.

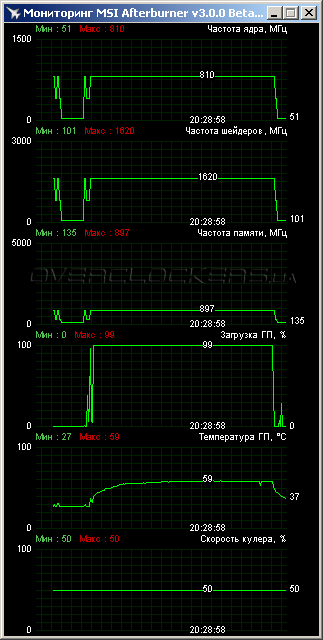

Для оценки эффективности применяемой системы охлаждения мы провели наш стандартный набор тестов с помощью утилиты FurMark. Как обычно, мы проводили тесты в двух режимах работы кулера: автоматическое управление и максимальная скорость вращения вентилятора.
В автоматическом режиме при продолжительной максимальной нагрузке температура графического ядра не превышала отметку 65 градусов, что является хорошим результатом, особенно принимая во внимание, что в повседневной эксплуатации нагрузка на GPU, как правило, гораздо менее интенсивная. В авторежиме вентилятор работал на 50% своей мощности, производя минимальный уровень шума, едва различимый на общем фоне работы системного блока.
После того как мы установили скорость вращения вентилятора на максимум и провели тестирование еще раз, мы зафиксировали снижение максимальной температуры GPU на 6 градусов, что позволяет говорить о некотором «запасе прочности» применяемого кулера, однако уровень шума, издаваемый СО в режиме максимальной эффективности, уже нельзя назвать комфортным.
При отсутствии нагрузки, частоты графического ядра и памяти автоматически понижаются, что приводит к меньшему энергопотреблению и тепловыделению. Кулер в таком режиме работает довольно тихо, а температура GPU не превышала 31 градус.
Тестирование новой версии GeForce GT 630 на базе GPU GK208. Обзор ASUS GT630-SL-2GD3-L
В нижнем ценовом сегменте AMD и NVIDIA давно не представляли ничего нового. И хотя с появлением шестисотой серии GeForce произошло полное обновление модельного ряда видеокарт NVIDIA, на самом деле все младшие решения ниже GeForce GT 640 были переименованными моделями на базе старых GPU. Так, GeForce GT 630 стал новым воплощением GeForce GT 440. Но с недавних пор некоторые производители запустили в производство обновленные версии GeForce GT 630 с необычными характеристиками — большое количество потоковых процессоров и узкая шина 64 бит. Это не «обрезки» от GeForce GT 640. Это видеокарты на базе совершенно нового графического процессора GK208, базирующегося на архитектуре Kepler. Чип этот изначально ориентирован на мобильный сегмент. Первыми продуктами на его базе стали обновленные GeForce GT 730M и GeForce GT 740M, которые ранее выпускались на базе старого GK107. То есть процессор изначально проектировался с целью обеспечить наилучшее сочетание производительности и экономичности, что критично для мобильных систем.
Новый GPU является упрощенной версией GK107. И хотя один полноценный кластер GPC с двумя SMX-блоками, которые вместе оперируют 384 потоковыми процессорами и 32 текстурными блоками, остались на месте, количество блоков растеризации было уменьшено до восьми. Кроме того, контроллер памяти теперь 64-битный.
GK208 насчитывает 1020 миллионов транзисторов вместо 1300 у старого чипа, но площадь его почти в два раза меньше. Поэтому он потребляет меньшую мощность и заметно холоднее.
На базе GK208 будут выпускаться не только настольные версии GeForce GT 630, но и новые модификации GeForce GT 640. Обе карты используют все доступные функциональные блоки GPU, отличаясь лишь рабочими частотами. GeForce GT 640 оснащается GDDR5 с эффективной частотой обмена данных 5 ГГц при тактовой частоте ядра 1046 МГц. Ядро GeForce GT 630 работает на 900 МГц в сочетании с памятью DDR3 1800 МГц.
| Видеоадаптер | GeForce GT 640 rev.2 | GeForce GT 630 rev.2 | GeForce GT 640 | GeForce GT 630 |
| Ядро | GK208 | GK208 | GK107 | GF108 |
| Количество транзисторов, млн. шт | 1020 | 1020 | 1300 | 585 |
| Техпроцесс, нм | 28 | 28 | 28 | 40 |
| Площадь ядра, кв. мм | 79 | 79 | 118 | 116 |
| Количество потоковых процессоров | 384 | 384 | 384 | 96 |
| Количество текстурных блоков | 32 | 32 | 32 | 16 |
| Количество блоков рендеринга | 8 | 8 | 16 | 4 |
| Частота ядра, МГц | 1046 | 900 | 900 | 810 (1620*) |
| Шина памяти, бит | 64 | 64 | 128 | 128 |
| Тип памяти | GDDR5 | DDR3 | DDR3 | DDR3 |
| Частота памяти, МГц | 5000 | 1800 | 1800 | 1200–1800 |
| Объём памяти, МБ | 1024/2048 | 1024/2048 | 1024/2048 | 1024 |
| Поддерживаемая версия DirectX | 11.1 | 11.1 | 11 | 11 |
| Интерфейс | PCI-E 3.0 | PCI-E 2.0 | PCI-E 3.0 | PCI-E 2.0 |
| Заявленная мощность, Вт | 49 | 25 | 65 | 65 |
Сравнив характеристики новинок можно выявить главное их слабое место — узкая шина памяти. Но у нового GeForce GT 640 это компенсируется быстрой памятью, которая все равно обеспечивает небольшое преимущество по скорости обмена данных относительно предшественника на GK107. Так что все преимущества старого GeForce GT сведены лишь к большему количеству ROP. А вот у GeForce GT 630 ситуация сложнее. Наследник намного превосходит старую версию по количеству всех вычислительных блоков, но при одинаковой у обоих версий частоте памяти сильно проигрывает в пропускной способности видеобуфера из-за своей шины. Не сдуется ли весь потенциал 384 потоковых процессоров из-за такого слабого места? Это станет ясно по итогам нашего сравнительного тестирования.
Еще стоит отметить, что старые GeForce GT 630 выпускаются с разными частотами памяти. У некоторых производителей есть модели, которые оснащаются медленной памятью на 1333 МГц или даже 1200 МГц. Для представителей low-end сегмента такой разброс характеристик является привычным делом. Поэтому в наше тестирование мы включили две частотные конфигурации GeForce GT 630 на базе GF108. Не исключено, что в будущем и обновленные GeForce GT 630 будут выпускаться с подобными частотами, что для них будет еще более критично, чем для адаптеров на старом процессоре. Пока же таких видеокарт очень мало и все они оснащаются скоростными чипами DDR3. Компания ASUS одна из первых представила обновленную версию GeForce GT 630. Недавно подобные решения выпустила Gigabyte. Но в целом, такие GeForce еще редкость. Не стоит волноваться, что 64-битные версии вытеснят старые карты. Да и по итогам нашего тестирования вы убедитесь, что волноваться не стоит вообще. GeForce GT 630 на GK208 сможет вас удивить даже при узкой шине памяти.
ASUS GT630-SL-2GD3-L
Видеокарта ASUS поставляется в маленькой коробке.
Комплект дополнительных аксессуаров ограничивается диском с драйвером и краткой инструкцией.
Перед нами компактная карта с пассивным охлаждением. Радиатор из расходящихся лепестков занимает два слота расширения.
Плата низкопрофильная, но почему-то в комплекте нет соответствующей короткой планки для задней панели, по умолчанию стоит полноформатная. Еще бросается в глаза очень малая ширина разъема PCI-E. Инженеры ASUS сэкономили на разводке и текстолите, не реализовав все линии PCI Express — карта работает в режиме PCI-E x8.
Плата очень короткая, всего 11,5 сантиметров. С учетом радиатора длина достигает 13,5 сантиметров.
Внешние интерфейсы для подключения монитора следующие: DVI, HDMI и D-Sub на съемном шлейфе.
Простой алюминиевый радиатор не имеет медных вставок. Основание утолщается в центре, в зоне контакта с чипом. Очень напоминает охлаждение ASUS ENGT520 SILENT/DI/1GD3, только меньше по габаритам.
Схемотехника простая, хотя все равно видны пустые места под не распаянные элементы. Зато используются высококачественные компоненты, как и в более дорогих картах ASUS. Процессор GK208-301-A1 запитан от одной фазы. Два гигабайта видеобуфера набраны четырьмя микросхемами Micron D9PZD.
Ядро, согласно мониторингу, работает на 901 МГц. Память функционирует на 1800 МГц.
ASIC Quality данного процессора 86,1%.
При прогреве тестом Crysis: Warhead температура чипа не превысила 55 °С после 12 минут непрерывной нагрузки. Великолепный результат для пассивного охлаждения при температуре внутри помещения 24 °С.
Не чужд ASUS GT630-SL-2GD3-L и разгон. Видеоадаптер стабильно заработал на частотах 1110/2040 МГц.
ASUS GT630-2GD3
Неплохо бы вспомнить, что собой представляют старые GeForce GT 630. Для этой цели мы проведем краткий обзор карты ASUS GT630-2GD3.
Компактная упаковка и минимальный набор аксессуаров — диск, инструкция.

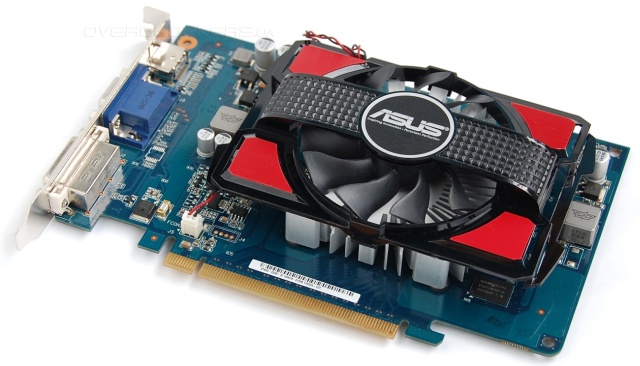

Перед нами типичный бюджетный ASUS, в общих очертаниях которого много общего с такими старичками как ASUS ENGT240/DI/1GD3/A и другими моделями.
Используется двухслотовая система охлаждения, вентилятор крепится к массивной декоративной планке, частично прикрывающей лопасти.
Длина карты достигает 19 сантиметров. Реализованы все линии PCI-E.

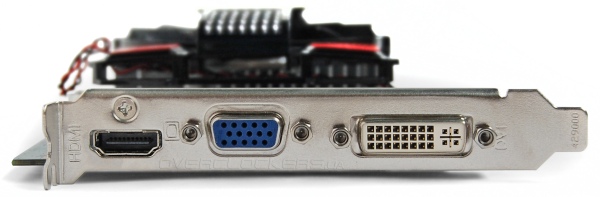

На задней панели расположены разъемы D-Sub, HDMI и DVI.

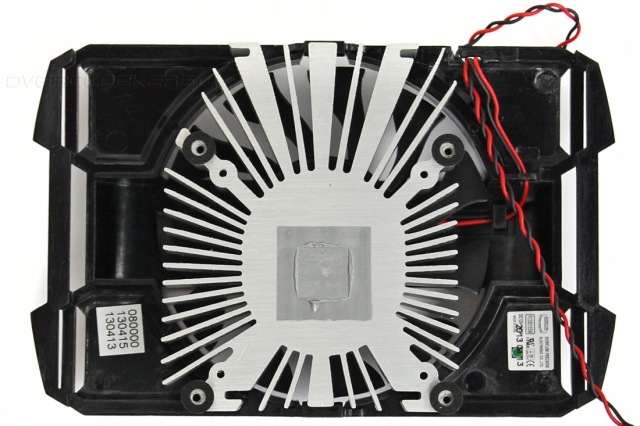

Радиатор по размерам заметно меньше крупного кожуха. Охладитель по форме напоминает множество других бюджетных систем с расходящимися из центра подобно лучам ребрам. Все из алюминия, крупная сердцевина. Обдувается вентилятором типоразмера 80 мм.
Плата сложнее чем у ASUS GT630-SL-2GD3-L. Процессор запитан от двухфазного стабилизатора.

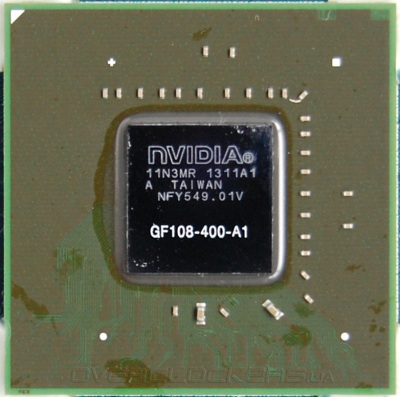

Сердце карты — чип GF108-400-A1.

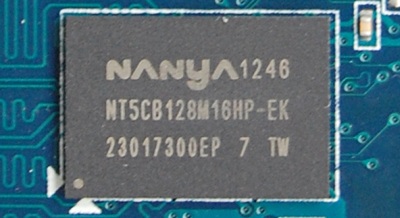

Два гигабайта набраны восемью микросхемами Nanya NT5CB128M16HP-EK.
Ядро работает на частоте 810 МГц при 1620 МГц у потоковых процессоров. Память функционирует на 1794 МГц.

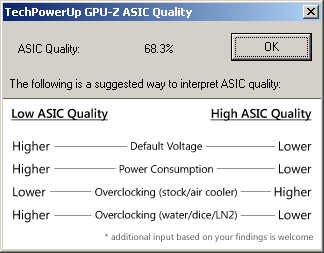

ASIC Quality данного экземпляра 68,3%.
В тесте Crysis: Warhead графический чип прогрелся до 59 °С в аналогичных с новинкой условиях. Видеокарта с вентилятором оказалась горячее пассивной версии!

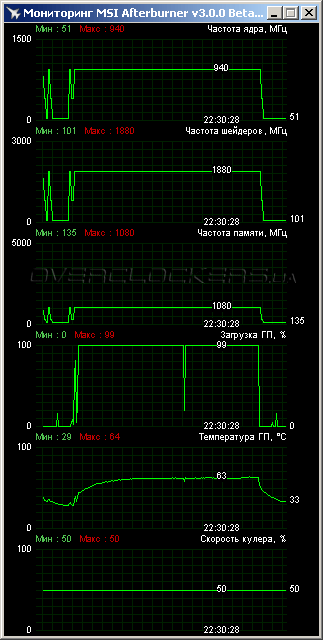

Разгон по ядру вполне типичный для таких моделей — 940/1880 МГц. Память одолела 2160 МГц, что можно назвать хорошим результатом.
ASUS HD6670-2GD3
Для объективной оценки потенциала нового GeForce GT 630 недостаточно сравнения с предшественником. Необходимо полноценное сравнение с конкурентами от AMD — Radeon HD 6570/6670. В их роли выступит ASUS HD6670-2GD3. Как и другие участники, поставляется он в небольшой коробке.
Очень напоминает ASUS GT630-2GD3, только чуть короче и плата красного цвета.
Используется уже знакомая нам система охлаждения. Кожух лишился цветных вставок.
Половина микросхем памяти вынесена на обратную сторону платы.
Под кожухом мы видим все тот же «лучистый» радиатор с массивной сердцевиной, который обдувается 80-мм вентилятором.
Реализована двухфазная подсистема питания ядра и однофазное питание памяти.
Карта базируется на графическом процессоре под кодовым именем Turks.
Распаяно восемь микросхем памяти Nanya NT5CB128M16HP-EK общим объемом в два гигабайта.
Ядро функционирует на 800 МГц, эффективная частота памяти составляет 1800 МГц.
В Crysis температура не превысила 56 °С при эксплуатации системы в чуть более холодных условиях относительно других участников (22–23 °С в помещении). Обороты вентиляторов не поднимались выше 55%, шум на уровне ASUS GT630-2GD3.
Разогнать данный Radeon удалось до 900/2060 МГц.
Характеристики тестируемых видеокарт
Имеются три видеокарты с одинаковой частотой памяти 1800 МГц. Но, как уже упоминалось выше, старые бюджетные решения часто выпускаются с более низкими характеристиками памяти. Среди доступных вариантов с DDR3 преобладают такие, которые работают на 1333 МГц или 1600 МГц. Есть даже версии с памятью 1200 МГц. Мы постарались охватить весь спектр подобных решений и ввели дополнительные частотные конфигурации. GeForce GT 630 и Radeon HD 6670 будут дополнительно протестированы при частотах памяти 1400 МГц. Еще в сравнение добавлен Radeon HD 6570 с памятью 1400 МГц и 1800 МГц, он получен из ASUS HD6670-2GD3 путем коррекции частот. Все их характеристики указаны в нижней таблице.
